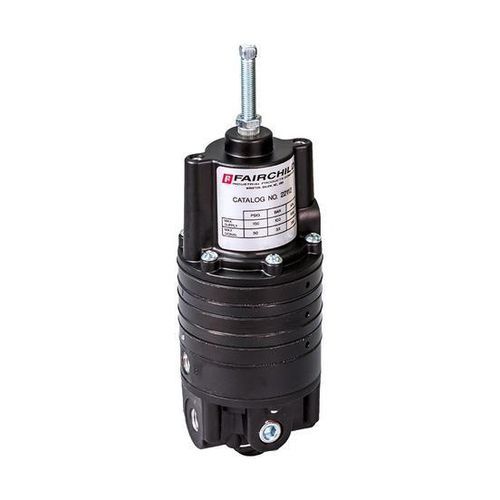

Relais pneumatique de décalage Model 22

de calculde commandeinverseur

Description du produit
Le relais calculateur pneumatique modèle 22 est une vanne de commande conçue pour réaliser des fonctions de moyenne, différentiel, inversion et totalisation. Il accepte jusqu'à quatre entrées pneumatiques et offre une polarisation positive et négative réglable sur une large plage. L'appareil est proposé en plusieurs configurations pour répondre à divers besoins de contrôle de procédé.

Principales caractéristiques

• Jusqu'à quatre entrées pour contrôle multi-éléments ou override
• Fonctionne en contrôle modulant ou en mode ON-OFF avec action rapide toute ouverte/toute fermée
• Petite fuite au siège de décharge assurant une réponse rapide aux faibles signaux
• Plage de polarisation réglable de -18 à +15 psig
• Deux prises pour manomètre situées à 90° de l'alimentation et de la sortie pour plus de flexibilité d'installation
• Montage en ligne ou sur panneau pour une installation sur site simplifiée

Caractéristiques techniques

• Fonctions : moyenne, différentiel, inversion, totalisation
• Entrées : jusqu'à quatre entrées pneumatiques
• Polarisation : polarisation positive et négative réglable ; plage -18 à +15 psig
• Modes d'opération : contrôle modulant ou fonctionnement ON-OFF rapide via boucle de rétroaction
• Fuite : petite fuite au siège de décharge pour une réponse rapide
• Orifices : deux ports manomètre à 90° de l'alimentation et de la sortie
• Montage : montage en ligne ou sur panneau
• Disponibilité : plusieurs configurations pour répondre aux exigences applicatives
