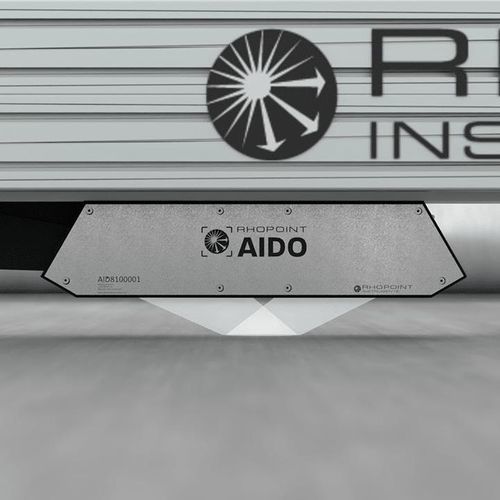

Brillancemètre orange peel Rhopoint AIDO

DOIHazeavec transmission de données

Description courte

• Capteur en ligne pour la mesure continue de l'apparence de surface
• Mesure la brillance à 60°, le haze de réflectance (Log H / Log HC), la netteté d'image (DOI) et RSPEC en temps réel
• Distance de travail fixe de 60 mm pour un fonctionnement inline stable
• Mesure sans contact adaptée aux surfaces chaudes, fraîchement laquées ou délicates
• Acquisition haute vitesse jusqu'à 10 mesures par seconde
• Soufflage d'air intégré et protection optique pour environnements de revêtement

Assurance d'apparence continue pour lignes de production
AIDO permet de passer d'échantillonnages ponctuels et d'inspections en laboratoire à une assurance d'apparence continue en ligne. Installé au-dessus de bandes, panneaux ou pièces finies en mouvement, le capteur signale immédiatement les variations de brillance, haze, netteté d'image et réflexion spéculaire maximale afin que les équipes de production interviennent pendant que le matériau est encore sur la ligne.

Conçu pour les environnements de production inline
AIDO est conçu pour un fonctionnement entièrement sans contact au-dessus de surfaces chaudes, fraîchement revêtues ou délicates. Une distance fixe de 60 mm assure une mesure stable sur des bandes non guidées, des panneaux à épaisseur variable et des convoyeurs. Un système de soufflage d'air intégré protège le trajet optique contre poussières, vapeurs et contamination fréquentes dans les lignes de revêtement.

Mesurer l'apparence, pas seulement la brillance
Des surfaces présentant la même valeur de brillance peuvent apparaître différemment en raison du haze, de la texture ou de la déformation de l'image réfléchie. AIDO mesure plusieurs paramètres complémentaires qui, ensemble, décrivent la perception visuelle de la surface et révèlent des changements invisibles aux capteurs ne mesurant que la brillance.

Ce que mesure le capteur inline AIDO
En combinant brillance 60°, haze de réflectance (Log H et Log HC), netteté d'image (DOI) et RSPEC dans un seul système non-contact en ligne, AIDO fournit une évaluation en temps réel pertinente du point de vue perceptuel de l'apparence de surface.

Principaux paramètres d'apparence (descriptions)

• Brillance 60° — Mesure proportionnelle à la quantité de lumière réfléchie par une surface à la géométrie 60° (géométrie de référence adaptée à tous les niveaux de brillance).
• Haze de réflectance (Log H / Log HC) — Quantifie la diffusion diffuse due à une texture microscopique, des résidus ou la structure du revêtement ; Log HC corrige les revêtements métalliques/à effet.
• Netteté d'image (DOI) — Mesure la netteté de l'image réfléchie ; sensible à l'orange peel, la ondulation et la micro- rugosité qui dégradent la qualité perçue sans modifier la brillance.
• RSPEC — Mesure la réflexion spéculaire de pointe sur un intervalle angulaire très étroit autour de l'angle spéculaire ; très sensible aux différences de texture fine et de lissage de surface.

Fonctionnement haute vitesse et intégration système
AIDO prend en charge des mesures à haute vitesse jusqu'à 10 captures par seconde, offrant une couverture dense sur les lignes rapides. Les données de mesure sont accessibles instantanément via une API REST pour intégration avec automates (PLC), MES et plateformes qualité. La gestion, configuration, calibration, surveillance d'état et l'accès aux données sont fournis via la plateforme Rhopoint Appearance Elements.

Applications et adéquation
Conçu pour la surveillance inline de bandes mobiles, panneaux et pièces finies ; adapté aux surfaces chaudes, laquées ou délicates et aux environnements demandant une surveillance sans contact et rapide. Le soufflage d'air intégré et la protection optique rendent AIDO adapté aux lignes de peinture et conditions de production exigeantes.

Caractéristiques techniques / spécifications

• Paramètres mesurés : brillance 60°, Reflectance Haze (Log H, Log HC), DOI, RSPEC
• Géométrie de mesure : géométrie de brillance fixe à 60° (référence conforme aux pratiques 60° courantes)
• Distance de travail : 60 mm fixe
• Mode de mesure : capteur inline sans contact (monté au-dessus du substrat en mouvement)
• Vitesse d'acquisition : jusqu'à 10 mesures par seconde
• Sortie / intégration : API REST pour données en temps réel ; compatible intégration PLC / MES
• Plateforme : gestion via Rhopoint Appearance Elements (configuration, contrôle de calibration, surveillance d'état, accès aux données)
• Protection : soufflage d'air intégré pour protection optique contre poussières, vapeurs et contamination
• Surfaces adaptées : surfaces chaudes, fraîchement revêtues ou délicates ; bandes non guidées, panneaux à épaisseur variable, convoyeurs
• Compensation haze spéciale : Log HC pour revêtements métalliques et à effet
• Code produit / référence distributeur : A8100-001
• Référence normes : mesure de brillance 60° selon ASTM D523 / ISO 2813
