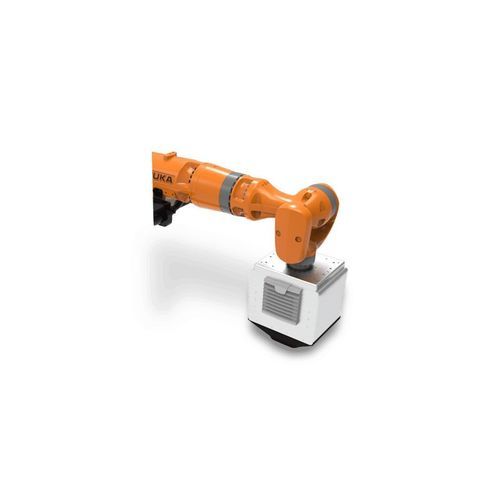

Système de mesure de l'apparence RoboTAMS

automatisérobotiséde pièces

Présentation
RoboTAMS est un système automatisé de mesure d'apparence totale conçu pour les finitions de peinture automobile et applications industrielles associées. Il modélise la perception humaine de l'apparence des surfaces afin de fournir des paramètres objectifs corrélés à l'évaluation visuelle, permettant une appréciation cohérente de la qualité et de l'harmonie d'aspect.

Caractéristiques clés

• Conçu pour la mesure d'apparence des peintures en production et en laboratoire
• Mesures optiques sans contact
• Intégration en ligne ou installation en cellule de mesure hors ligne
• Temps de capture rapide (< 2 secondes)
• Champ de vue 25 x 14 mm avec haute résolution spatiale (32 µm/pixel)
• Communication Ethernet (LAN) et export CSV pour intégration SPC

TAMS : technologie et avantages
La technologie Rhopoint TAMS modélise la perception visuelle humaine à l'aide d'algorithmes validés par des études humaines et des collaborations OEM. Elle fournit des paramètres explicites (Sharpness, Waviness, Dimension, Contrast, Quality, Harmony) qui éliminent la subjectivité des inspections visuelles et améliorent le contrôle qualité, la communication et les actions correctives.

Perception et fonctionnement TAMS
TAMS reproduit l'évaluation humaine en alternant la mise au point entre la surface et l'image réfléchie. Le système quantifie les déformations de l'image réfléchie et la qualité du transfert d'image pour calculer Sharpness et Contrast, analyse la topographie de surface pour déterminer la Dimension par Phase Measurement Deflectometry, et évalue la Waviness à distance d'exposition showroom. Des indices de Quality et Harmony dérivés sont corrélés à la perception humaine.

Applications typiques

• Évaluation des couches de finition extérieures automobiles
• Contrôle en ligne de production et cellules de mesure hors ligne
• Analyse des peintures, revêtements et apparence des surfaces pour pièces et ensembles
• Contrôles d'harmonie entre panneaux et évaluation des caractéristiques image-forming

Fiche technique / Documentation
Les fiches techniques et manuels de RoboTAMS sont disponibles en plusieurs langues et contiennent les spécifications détaillées, instructions d'utilisation et notes d'application. Consultez la page produit ou le fabricant pour les téléchargements.

Caractéristiques / Spécifications techniques

• Instrument : RoboTAMS – Automated Total Appearance Measurement System
• Capteur de mesure : Unité entièrement fermée avec capture et analyse intégrées
• Zone de mesure (champ de vue) : 25 x 14 mm
• Temps de capture : < 2 secondes
• Résolution spatiale : 32 µm / pixel
• Sortie des résultats : CSV (compatible avec les résultats Rhopoint TAMS)
• Détection d'erreur de positionnement : Oui
• Station d'étalonnage et de mise au point : Oui (contrôle instrument et réglage de mise au point)
• Système intégré de réduction de contamination optique : Oui
• Connexion / Communication : Ethernet LAN (options de connexion flexibles)
• Alimentation : 24 V DC (courant max 3 A)
• Montage : Différentes options de montage robot disponibles
• Sharpness (S) : Unités S (%); Min 0; Max 100; Résolution 0.1; Répétabilité 0.1 (SD); Reproductibilité 0.5 (SD); Technique de mesure : Optical Transfer Function
• Waviness (W) : Unités W; Min 0; Max typique 30; Résolution 0.1; Répétabilité 0.2 (SD); Reproductibilité 1 (SD); Technique de mesure : Reflected Image Line Deformation Analysis; Corrélation : AUDI AG MDS Perception analysis
• Quality (Q) : Unités Q (%); Min 0; Max 100; Résolution 0.1; Répétabilité 0.8 (SD); Reproductibilité 1 (SD); Algorithme : Calculé à partir de Sharpness & Waviness; Corrélation : AUDI AG MDS Perception analysis
• Contrast (C) : Unités C (%); Min 0; Max 100; Résolution 0.1; Répétabilité 0.1 (SD); Reproductibilité 0.3 (SD); Technique de mesure : Optical Transfer Function
• Dimension (D) : Unités D (mm) - taille de la structure dominante; Min 0.5 mm; Max typique 8 mm; Résolution 0.1; Répétabilité 0.1 (SD); Reproductibilité 0.4 (SD); Technique de mesure : Phase Measurement Deflectometry; Corrélation : AUDI AG MDS Perception analysis
• Harmony (H) : Unités H (H units); Min 0; Max typique 8.9; Résolution 0.1; Répétabilité 0.1 (SD); Reproductibilité 0.4 (SD); Algorithme : Calculé à partir de Waviness & Dimension; Corrélation : AUDI AG MDS Perception analysis
• Résumé Sharpness : Unités S (%); Min 0; Max 100; Résolution 0.1; Répétabilité 0.1 (SD); Reproductibilité 0.5 (SD); Technique de mesure : Optical Transfer Function
• Sorties et flux de travail : Capture d'images haute résolution, analyse automatique et export CSV pour SPC ; compatible avec les jeux de données et rapports Rhopoint TAMS
• Garantie : Options de garantie prolongée gratuites disponibles après enregistrement de l'instrument (se référer à la politique du fabricant)
