Profilomètre optique Optimap3

pour mesure de planéité de surfacede contourpour mesure de rugosité de surface

Présentation

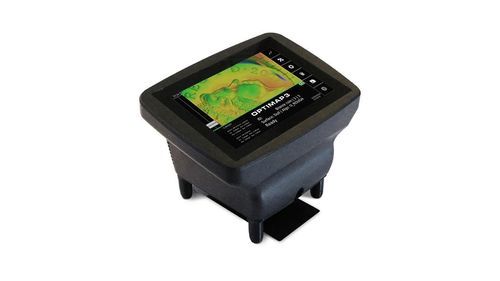

Optimap3 est un instrument portable d'inspection en champ complet qui cartographie la topographie des surfaces et convertit ces informations en données objectives pour le contrôle de production. Il génère des cartes d'altitude et de courbure haute résolution sur surfaces peintes ou non peintes et identifie rapidement défauts et variations de texture sur de grandes zones.

Fonctions clés

• Cartographie et mesure en champ complet de la surface.
• Caractérisation de la texture et des défauts courants (peau d'orange, inclusions, bosses, rayures, affaissement).
• Double mode pour surfaces réfléchissantes et mates (double focal).
• Grossissement à l'écran et profilage de sections transversales interactif.

Analyse représentative des surfaces
Optimap3 quantifie objectivement la qualité de surface : texture, ondulation et défauts locaux (peau d'orange, inclusions, cloquage, affaissement, micro-trous, rayures). Le système produit des cartes détaillées d'altitude et de courbure et fournit des outils pour visualiser et mesurer les caractéristiques.

Mesures réalisables avec l'Optimap3

• Peau d'orange
• Ondulation
• DOI (Distinctness of Image)
• Surpulvérisation
• Inclusions
• Cloquage
• Affaissement
• Taches d'eau

Méthode de mesure
Phasenmessende Deflektometrie (PMD) : des motifs de franges sont affichés sur une cible interne et leurs réflexions sur la surface sont captées par une caméra interne à double focal. Le traitement (phase stepping en X et Y) génère des cartes de surface haute résolution. Deux modes (réfléchissant / mat) optimisent les franges selon la réflectivité.

Fonctionnalités à l'écran

• Visualisation des sections transversales : créer et déplacer des sections interactives sur la carte pour inspecter hauteur et profil.
• Curseur de grossissement pour zoomer sur les détails fins.
• Filtres intégrés de texture et d'ondulation, analyse de profil et export des résultats.

Applications et types de surface
Convient à l'automobile (extérieur & intérieur), aux plastiques et composites, mobilier, peintures & revêtements, écrans, aéronautique et revêtements de yachts. Compatible avec acier, aluminium, plastiques, e-coat, primaire, vernis, film vinyle et pièces chromées.

Accessoires inclus

• Carrelage de vérification
• Clé USB
• Manuel d'instructions
• Logiciel Optimap Reader
• Base de mesure amovible

Accessoires optionnels

• Base sans contact pour mesures sur peinture humide
• Gabarits et fixations personnalisés

Logiciel
Le logiciel Optimap Reader offre des outils d'identification, de classification et de quantification des défauts de surface (micro-trous, inclusions, rayures). Analyse hors ligne et export de cartes et fichiers CSV pris en charge.

Vérification de l'instrument
Aucune calibration n'est requise. Une vérification périodique (recommandée environ tous les 3 mois) s'effectue avec le pavé de référence fourni : une mesure de vérification est comparée aux valeurs du pavé pour confirmer les performances.

Caractéristiques techniques

• Marque : Rhopoint Instruments
• Modèle : Optimap3
• Référence fabricant : A7000-003
• Compatibilité : Optimap1, 2 & 3, TAMS, RoboTAMS
• Champ de vue : 58 mm × 47 mm
• Mise au point de mesure : Double focal - images cibles et surface
• Résolution spatiale : 37 μm / pixel
• Techniques de mesure : Phasenmessende Deflektometrie; Optical Transfer Function; Line Deformation Analysis; Surface Imaging
• Temps de mesure : 10 secondes (typique)
• Sortie topographique : carte de courbure et carte d'altitude
• Options de filtrage : filtrage de texture par bande; ISO/GPS définissable par l'utilisateur; passe-haut, passe-bas, passe-bande
• Analyse de profil : sections transversales interactives
• Paramètres de mesure disponibles : K, Ka, Kb, Kc, Kd, Ke, KLW, KSW, T, Ta, Tb, Tc, Td, Te, TLW, TSW, Q, H, S, W, D, C, RaX, RaY, Sa, Rsm
• Processeur : Intel i7 Gen 5
• Mémoire / Stockage : 256 GB
• Batterie : Lithium-ion rechargeable 12000 mAh; autonomie typique 3–4 heures
• Caméra : 3.2 MP - double focal
• Données de sortie : cartes, CSV, base de résultats
• Transfert de données / vitesse : Carte SD (env. 12.5 MB/s)
• Écran : 10.1" capacitif, 1280 × 800 (10 points)
• Dimensions : 233 mm (H) × 314 mm (L) × 235 mm (P)
• Poids : 3.5 kg
• Options de portage : ancrages pour harnais 6 points
• Fixation : base de mesure amovible
• Extras optionnels : base pour mesure peinture humide; gabarits et fixations personnalisables
• Connectivité : LAN, USB
• Intégration SPC : Oui
