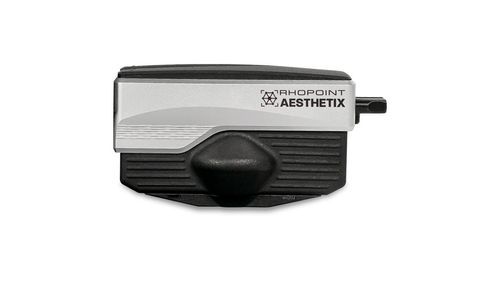

Brillancemètre DOI AesthetixHazeavec transmission de donnéesnumérique
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- DOI, Haze
- Autres caractéristiques
- avec transmission de données, numérique, portable, en ligne
Description
Présentation
Système modulaire
Principales caractéristiques
Caractéristiques techniques / spécifications
- Caractérise de manière complète tous les aspects de la perception visuelle : mesure les qualités visuelles qui déterminent la qualité perçue des surfaces.
- Plateforme instrumentale modulaire comprenant des modules dédiés pour Surface Brilliance, Texture, Effect Finish, Polishing Quality, Cross-cut Adhesion et Boring (épaisseur de revêtement).
- Conçu pour un déploiement flexible : en laboratoire, portable sur site, en ligne en production ou intégré dans une cellule de mesure Cobot/robot.
- Accepte les surfaces plates, les pièces courbes et les petites zones de surface ; prend en charge les modes de mesure en contact (avec accessoires) et sans contact.
Système modulaire
- Surface Brilliance : métriques de perception décrivant la réflectivité et la qualité visuelle des surfaces à fort brillant.
- Texture : analyse la texture et la topographie de surface pour garantir des propriétés tactiles et visuelles cohérentes.
- Effect Finish : quantifie l'éclat et la rugosité des revêtements à pigments d'effet.
- Polishing Quality : détection et quantification objectives des rayures, hologrammes et tourbillons sur surfaces très brillantes.
- Cross-cut Adhesion : remplace l'évaluation subjective de l'adhérence par une mesure d'imagerie reproductible pour quantifier la durabilité du revêtement.
- Boring (épaisseur de forage) : mesure destructive de l'épaisseur du revêtement à l'aide d'une fraise de type Säberg pour déterminer l'épaisseur totale et des couches dans les systèmes multicouches.
Principales caractéristiques
- Système optique à double caméra : une caméra observatrice pour l'imagerie couleur correcte et une caméra de brillance acquérant des images HDR pour caractériser plusieurs métriques de brillance.
- Éclairage intégré et contrôlé : source de brillance spéculaire (0°), éclairage de brillance dédié à 60°, spot 10°, ligne/« vague » 15°, et 6× LED blanches circumférentielles à 45° pour l'éclat, la texture et la capture de type photometric-stereo.
- Fonctionnement à l'envers et ouvertures de mesure interchangeables pour positionner directement les échantillons sur l'ouverture, facilitant la manipulation des petites/pièces délicates et le ciblage précis des zones petites ou courbes.
- Bouton de mesure manuel pour lectures rapides en main et conception ergonomique adaptée à une utilisation sur établi ou à la main.
- Compatibilité avec des accessoires tels que masques de petite zone, adaptateurs pour surfaces courbes et gabarits personnalisés pour des mesures répétables sur pièces complexes.
- Déploiement modulaire : inspection portable connectée à tablette, fonctionnement sur PC de laboratoire, ou intégration inline/non-contact avec automatisation ou cellules cobot pour un contrôle qualité en cours de production ou à haut débit.
- Capture, stockage et analyse des données via un logiciel dédié à l'analyse d'apparence ; prise en charge de bases de données structurées en local, réseau ou cloud pour l'optimisation des processus.
- Prend en charge les modes de mesure en contact et sans contact selon l'application et la géométrie de la pièce.
Caractéristiques techniques / spécifications
- Plateforme de mesure modulaire avec modules Surface Brilliance, Texture, Effect Finish, Polishing Quality, Cross-cut Adhesion et Boring.
- Caméra observatrice : imagerie CMOS 0° corrigée couleur pour des images haute résolution de surface.
- Caméra de brillance : imagerie HDR adaptée au calcul du gloss, visual gloss, DOI, netteté, haze et visual haze.
- Jeu d'éclairage : source de brillance spéculaire (0°), éclairage de brillance 60°, spot 10°, ligne/vague 15°, et 6× LED blanches circumférentielles à 45°.
- Modes de mesure : sur établi, portable/main (connecté à tablette), capteur inline sans contact, intégration cobot/robot.
- Connectivité : connexion capteur USB 3.0 (unité capteur vers hôtes) ; prise en charge du stockage et de l'analyse sur bases de données locales, réseau ou cloud.
- Module Boring : mesure destructive de l'épaisseur du revêtement avec fraise de type Säberg conforme aux méthodes de mesure ISO et ASTM pour épaisseur totale et par couche.
- Ouvertures interchangeables et support pour masques de petite zone et adaptateurs de surface courbe pour mesurer des géométries petites ou complexes.
- Logiciel : Appearance Elements pour analyse d'image, cartographie de topographie, résultats numériques, rapports et gestion de base de données.
- Marque : Rhopoint Instruments
- Modèle : Aesthetix IVS
- Référence fabricant / SKU : A8000-100
