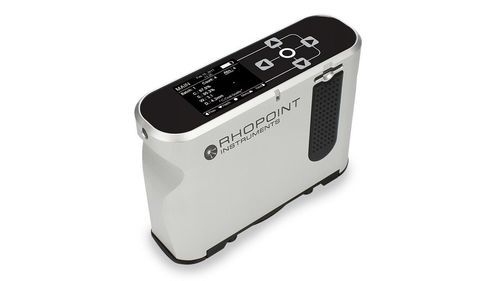

Brillancemètre DOI Rhopoint TAMS 3

orange peelportablenumérique

Aperçu
Le Rhopoint TAMS 3 est un système portable et portatif de mesure de l'apparence totale combinant une topographie de surface haute résolution et des métriques basées sur la perception pour quantifier l'apparence des surfaces peintes et revêtues. Il fournit des analyses d'image et des cartes de hauteur 2D/3D pour évaluer l'orange peel, la wavyness, les bandes de texture et les défauts localisés.

Points clés

• Nouvelles métriques perceptives pour l'évaluation de l'aspect peinture (Q, H, C, S, D, W)
• Adapté à toutes les étapes de process : matières premières, e-coat, primaire, couche de finition, vernis
• Caractérisation de l'orange peel, de la waveliness, de la rugosité et des défauts localisés courants

Ce qu'il mesure

• Topographie haute résolution : cartes de hauteur 2D et 3D
• Paramètres perceptifs : Quality (Q), Harmony (H), Contrast (C), Sharpness (S), Dimension (D), Waviness (W)
• Valeurs d'aspect traditionnelles : brillance à 20°, Distinctness of Image (DOI)
• Métriques de texture/rugosité compatibles avec la profilométrie optique et les descripteurs ISO 25178 (ex. Sa, Ra) ainsi que bandes de texture LW/SW de Rhopoint
• Détection et quantification des défauts : cratères, fish-eyes, pinholes, inclusions et autres caractéristiques localisées

Utilisation et déploiement
Instrument portatif pour contrôles rapides ponctuels en ligne de production et en laboratoire. Permet de corréler la rugosité/waviness des premières étapes avec l'apparence finale afin de réduire les reprises et piloter le process.

Logiciels et données
Le logiciel Rhopoint Appearance Elements propose une analyse centrée sur les cartes, le traitement par lot, l'organisation des jobs/batches, des outils statistiques de base, comparaisons de régions, profils de ligne et rapports traçables. Chaque lecture enregistre les données 2D/3D complètes avec les métriques d'apparence calculées.

Cartes et visualisation
Visualisations topographiques, cartographies colorées et vues profilométriques optiques montrent l'orange peel, la waveliness, les bandes de texture et les défauts locaux avec une sensibilité verticale sub-micron pour relier valeurs mesurées et aspect visible.

RoboTAMS (système connexe)
RoboTAMS est la version automatisée et robotisée du TAMS pour mesures sans contact en ligne, permettant un échantillonnage automatisé, un débit élevé et une intégration en usine.

Téléchargements (documents référencés sur la fiche produit)

• Fiche technique Rhopoint TAMS 3 Total Appearance Measurement System (English)
• Mode d'emploi Rhopoint TAMS 3 / Instruction Manual (English)
• Notes d'application et publications sur la brillance d'image et le développement d'instruments

Applications / Industries

• Contrôle de l'apparence ext./int. automobile
• Inspection d'apparence des composants de transport
• Fabricants de peintures et revêtements (matières premières, e-coat, primaire, couche de finition, vernis)
• Meubles, finitions métalliques, plastiques, électronique grand public et autres secteurs exigeant un contrôle d'apparence

Caractéristiques / spécifications techniques

• Brand: Rhopoint Instruments
• Nom commercial: Rhopoint TAMS 3
• Modèle / SKU: A7100-003 (retailer item id)
• Type d'instrument: Système portatif de mesure de l'apparence totale (topographie + métriques perceptives)
• Sorties mesurées: Q, H, C, S, D, W, brillance 20°, DOI, bandes de texture LW/SW, valeurs de rugosité ISO 25178 (ex. Sa / Ra)
• Produits de données: cartes de hauteur 2D & 3D, cartes colorées, profils de ligne, rapports statistiques batch/job
• Logiciel: Rhopoint Appearance Elements (analyse axée cartes, traitement par lot, rapports)
• Modes: Mode haute brillance (surfaces peintes) et mode faible brillance (primers / substrats)
• Déploiement: Portatif pour contrôles ponctuels; RoboTAMS disponible pour mesure robotisée automatisée en ligne
• Disponibilité: En stock
• Indication de prix sur la page: £0 (placeholder)
