Réservoir de refroidissement du lait en PU ZLCG series

en polyuréthane

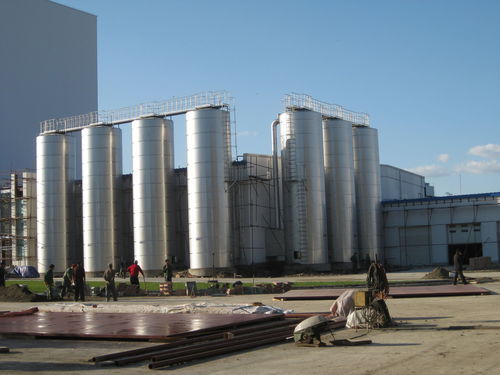

Vue d'ensemble : Grande cuve de stockage extérieure équipée d'un système de nettoyage, d'un système d'agitateur, d'éclairage et d'orifices d'observation, d'un thermomètre et d'un indicateur de niveau.

Application : Convient aux grands centres de collecte de lait ou au stockage extérieur du lait dans les grandes unités de production laitière ; également utilisable dans d'autres industries alimentaires et pharmaceutiques pour le stockage de liquides.

Caractéristiques de l'équipement :

• Structure avec coque intérieure et revêtement extérieur, isolation PU.
• Conception de refroidissement par veste nervurée (dimple) adaptée au stockage de lait frais.
• Conception spéciale de trappe pour mur d'atelier, facilitant le prélèvement d'échantillons et l'exploitation.
• Plage de volume : 15 000 L – 120 000 L (possibilité de conception sur mesure ; pour des cuves ≥120T, fabrication sur site recommandée en raison des contraintes de transport).
• Accessoires standards : trappe latérale étanche à l'air ; agitateur latéral ; thermomètre PT100 (0–100℃) ; deux billes de nettoyage CIP ; robinet d'échantillonnage aseptique ; évents avec protection contre insectes et impuretés ; raccords produit et fluide de refroidissement ; capteur de niveau ; échelle avec protection en cage et garde-corps supérieur ; éclairage et orifices d'observation.

Spécification technique :
Modèle | Diamètre extérieur (mm) | Hauteur totale (mm) | Épaisseur isolation (mm) | Puissance moteur (kW) | Vitesse agitateur latéral (rpm)
ZLCG-15 | 2200 | 6500 | 100 | 4 | 960
ZLCG-20 | 2380 | 7150 | 100 | 4 | 960
ZLCG-30 | 2700 | 7850 | 100 | 5.5 | 960
ZLCG-50 | 3200 | 9200 | 100 | 5.5 | 960
ZLCG-60 | 3400 | 9800 | 100 | 5.5 | 960
ZLCG-100 | 3620 | 12990 | 100 | 5.5×2 | 960
ZLCG-120 | 3700 | 14200 | 100 | 5.5×2 | 960

Caractéristiques / Spécifications techniques :

• Isolation : coque intérieure et revêtement extérieur avec isolation PU ; épaisseur typique 100 mm.
• Refroidissement : veste nervurée (dimple) pour le stockage du lait frais.
• Capacité : gamme standard 15 000–120 000 L ; capacités sur mesure disponibles.
• Agitateur : agitateur(s) latéral(aux) ; puissance moteur de 4 kW à 5.5×2 kW selon modèle ; vitesse typique ~960 rpm.
• Instrumentation et accessoires : thermomètre PT100 (0–100℃), indicateur/capteur de niveau, billes de nettoyage CIP, robinet d'échantillonnage aseptique, trappe étanche, évents avec protection contre insectes/impuretés, raccords produit/refroidissement, échelle et garde-corps supérieur, éclairage et orifices d'observation.
