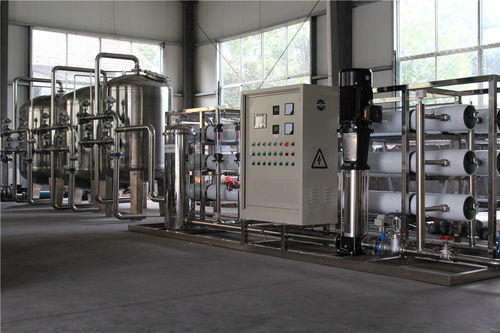

Unité de purification d'eau pour l'industrie alimentaire et de la boisson

pour eau potablepar osmose inversepour stérilisation

Présentation : Le procédé d'osmose inverse (OI) utilise des membranes enroulées en spirale semi-perméables pour séparer et éliminer les solides dissous, composés organiques, pyrogènes, colloïdes submicroniques et bactéries de l'eau. L'eau d'alimentation est fournie à une pression d'environ 16 kg/cm2 vers les membranes OI. L'eau perméante traverse les pores de la membrane et est délivrée sous forme d'eau purifiée, tandis que les impuretés se concentrent dans le rejet et sont évacuées. Taux d'élimination typiques : 90–99% TDS, ~99% matières organiques (y compris pyrogènes) et ~99% bactéries selon la qualité de l'eau et la configuration.

Application / Schéma de process :

• Eau brute
• Réservoir eau brute
• Pompe eau brute (pompe surpresseur)
• Filtre à sable (filtre mécanique / sable de quartz)
• Filtre à charbon actif
• Adoucisseur (optionnel)
• Filtre de sécurité (PP / filtre sédimentaire, 5 micron)
• Pompe haute pression 1ère étape
• Système d'osmose inverse 1ère étape
• Pompe haute pression 2ème étape
• Système d'osmose inverse 2ème étape
• Réservoir eau purifiée
• Stérilisateur UV / générateur d'ozone (optionnel)
• Points d'alimentation en eau

Table composants (No. | Nom | Fonction | Remarque) :

• 1 | Réservoir eau brute | Stocker l'eau, bufferiser la pression et stabiliser l'alimentation du système | Le client fournit généralement le réservoir en raison du coût de transport pour les gros volumes
• 2 | Pompe eau brute / pompe surpresseur | Fournir la pression requise pour les prétraitements | Pompes CNP ou Grundfos disponibles
• 3 | Filtre mécanique / filtre à sable quartz | Cuve en polyester renforcé ou inox remplie de sable de quartz pour filtrer grosses particules, matières en suspension et colloïdes |
• 4 | Filtre à charbon actif | Cuve en polyester renforcé ou inox remplie de charbon actif pour éliminer couleur, odeur, chlore résiduel et substances organiques |
• 5 | Filtre de sécurité / filtre PP sédimentaire | Empêche l'entrée de grosses particules, bactéries et virus dans les membranes OI ; précision 5 micron
• 6 | Pompe haute pression | Fournir la pression de service pour les étapes OI et garantir la capacité de production | Options : CNP ou Grundfos
• 7 | Système OI (osmose inverse) | Élimine particules, colloïdes, impuretés organiques, ions métalliques lourds, bactéries et virus ; fort rejet des sels selon membranes | Membranes RO : Filmtec (Dow)
• 8 | UV / générateur d'ozone | Désinfection : UV pour eau potable directe, ozone pour applications d'eau embouteillée |

Caractéristiques techniques :

• Technologie : osmose inverse avec membranes enroulées en spirale semi-perméables.
• Performances OI : élimine 90–99% des TDS ; ~99% des organiques (y compris pyrogènes) ; ~99% des bactéries ; jusqu'à ~97% des sels dissous selon configuration.
• Pression d'alimentation typique : environ 16 kg/cm2.
• Prétraitement : réservoir eau brute, pompe surpresseur, filtre à sable (sable de quartz), filtre à charbon actif, adoucisseur optionnel, filtre PP/sédimentaire de sécurité (5 micron).
• Étages haute pression : pompes haute pression en simple ou double étage alimentant les phases OI correspondantes ; marques possibles : CNP ou Grundfos.
• Membranes OI : Filmtec (Dow).
• Post-traitement : réservoir eau purifiée, stérilisateur UV (pour eau potable directe) et/ou générateur d'ozone (pour eau embouteillée).
• Matériaux des cuves de prétraitement : polyester renforcé (fiberglass) ou acier inoxydable.
• Fonction : conçu pour éliminer particules, colloïdes, matières organiques, métaux lourds, bactéries et virus afin de fournir de l'eau purifiée aux points de distribution.
