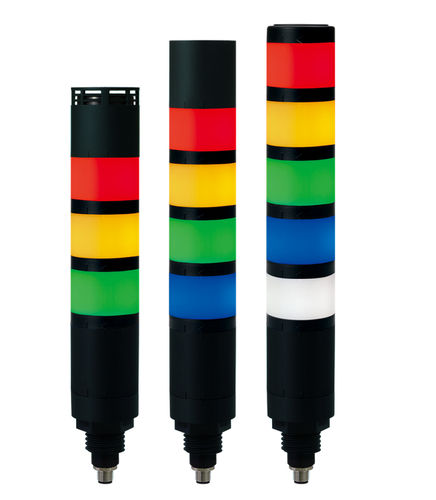

Colonne lumineuse à LED QTR60L-IOL

à éclatstroboscopiqueclignotant

Aperçu
Le QTR60L-IOL est un feu à tour LED modulaire Ø60 mm avec communication IO-Link intégrée. Il offre des modes lumineux fixes et clignotants programmables et est disponible avec des buzzers intégrés haute puissance ou étanches en option.

Caractéristiques principales

• Tour lumineuse LED modulaire avec structure à verrou permettant l'ajout et la réorganisation des modules de couleur sans outil.
• Optique translucide et diffuse pour un signal confortable en proximité et une excellente visibilité à distance.
• Quatre modes de fonctionnement pour un contrôle flexible :
  • Mode Simple : commande on/off de chaque source lumineuse.
  • Mode Avancé : configuration on/off et temporisation strobe pour chaque source.
  • Mode Niveau : contrôle de sortie lumineux basé sur un pourcentage d'entrée (adapté aux opérations de process).
  • Mode Démo : démonstration séquentielle des fonctions.
• Prise en charge de sept types d'opération lumineuse : On / Slow Blink / Medium Blink / Fast Blink / Strobe 1 / Strobe 2 / Strobe 3.
• Signalisation LED intégrée avec technologie IO-Link (Classe A) pour intégration à des systèmes Industrie 4.0.
• Connecteur : M12-5Pin (Male) Classe A pour connexion plug & play.
• Vitesse de transmission : 38 400 bps (COM2).
• Buzzers intégrés en option : buzzer haute puissance jusqu'à 100 dB @1 m ; buzzer étanche jusqu'à 85 dB @1 m.

Spécifications techniques

• Modèle : QTR60L-IOL (variantes : QTR60L-IOL-HBZ = avec buzzer haute puissance ; QTR60L-IOL-WBZ = avec buzzer étanche).
• Tension : DC 24 V.
• Dimensions : diamètre Ø60 mm ; hauteur 175–375 mm selon le nombre de niveaux.
• Matériaux : Lentille – PC ; Boîtier – ABS.
• Indice de protection : IP65 (standard / avec buzzer étanche) ; non étanche avec buzzer haute puissance (HBZ).
• Poids approximatif par niveaux : 1 niveau = 0,25 kg ; 2 niveaux = 0,33 kg ; 3 niveaux = 0,41 kg ; 4 niveaux = 0,49 kg ; 5 niveaux = 0,57 kg.
• Couleurs disponibles par module : R = Rouge ; A = Ambre ; G = Vert ; B = Bleu ; W = Blanc (l'utilisation simultanée du module blanc avec HBZ ou WBZ N'EST PAS prise en charge).
• Courant (pour 1 niveau, DC24V) : source lumineuse = 70 mA ; buzzer haute puissance = 90 mA ; buzzer étanche = 90 mA.
• Température de fonctionnement : -30 ℃ ~ +50 ℃.
• Certifications / conformité : RoHS2 (voir la fiche produit pour autres certificats).

Intégration et documentation

• IO-Link Classe A permet la paramétrisation et la supervision via des maîtres IO-Link standards. Utiliser le connecteur M12-5Pin pour une installation plug & play.
• Pour les dimensions détaillées, fichiers 3D STEP/CAD, manuels et fichiers IODD, consulter les ressources de téléchargement produit.
