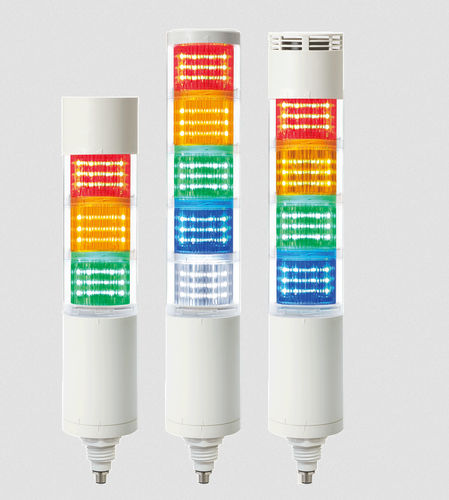

Colonne lumineuse à LED QTC70L-IOL

à éclatstroboscopiqueclignotant

Présentation
Le QTC70L-IOL est une tour lumineuse LED programmable Ø70 mm compatible IO-Link, destinée à la signalisation industrielle. Elle dispose d’un assemblage modulaire à verrouillage permettant l’ajout et le retrait d’éléments sans outil, d’options d’avertisseur intégré à fort volume (Max.100 dB à 1 m) ou étanche (Max.85 dB à 1 m), et intègre IO-Link V1.1 pour une intégration plug & play dans des systèmes de fabrication intelligente (Industry 4.0).

Principales caractéristiques

• Tour de signalisation LED modulaire en mode fixe/clignotant avec structure de verrouillage pour changements de modules sans outil.
• Filtre de couleur séparé situé à l’intérieur de la lentille extérieure pour une signalisation claire ; filtre translucide pour un confort visuel à l’état éteint.
• Quatre modes de fonctionnement pour s’adapter à l’environnement :
  • Mode Simple : commande on/off de chaque source lumineuse.
  • Mode Avancé : configuration on/off et temporisation strobe pour chaque source lumineuse.
  • Mode Niveau : entrée en pourcentage pour contrôler l’intensité lumineuse dans des opérations de process.
  • Mode Démo : démonstration séquentielle des fonctions.
• Sept modes d’action des sources lumineuses : On, Slow Blink, Medium Blink, Fast Blink, Strobe 1, Strobe 2, Strobe 3.
• Technologie IO-Link intégrée (Version 1.1) avec transmission de données à 38 400 bps (COM2) ; Connecteur : M12-5 broches (mâle) - Classe A pour plug & play standardisé.
• Options d’avertisseur : avertisseur à fort volume (Max.100 dB à 1 m) et avertisseur étanche (Max.85 dB à 1 m).

Caractéristiques techniques

• Modèle : QTC70L-IOL (variantes : QTC70L-IOL, QTC70L-IOL-HBZ = avec avertisseur à fort volume intégré, QTC70L-IOL-WBZ = avec avertisseur étanche intégré).
• Tension : DC 24V.
• IO-Link : Version 1.1 ; débit de transmission : 38 400 bps (COM2) ; Connecteur : M12-5 broches (mâle) - Classe A.
• Dimensions : Diamètre Ø70 mm ; Hauteur : 175–375 mm (selon nombre de couches/assemblage).
• Matériaux : Filtre de couleur - PC ; Lentille - PC ; Boîtier - ABS.
• Indice de protection : IP65 (standard / variante avertisseur étanche) ; la variante avec avertisseur à fort volume n’est pas étanche.
• Courants pour source lumineuse et avertisseur (basés sur 1 couche, DC24V) : Courant source lumineuse = 70 mA ; Courant avertisseur fort volume = 90 mA ; Courant avertisseur étanche = 90 mA.
• Couches / Poids / Couleurs disponibles :
  • 1 couche — Poids : 0,25 kg — Options de couleur : R (Rouge)
  • 2 couches — Poids : 0,33 kg — Options de couleur : R (Rouge), G (Vert)
  • 3 couches — Poids : 0,41 kg — Options de couleur : R (Rouge), A (Ambre), G (Vert)
  • 4 couches — Poids : 0,49 kg — Options de couleur : R (Rouge), A (Ambre), G (Vert), B (Bleu)
  • 5 couches — Poids : 0,57 kg — Options de couleur : R (Rouge), A (Ambre), G (Vert), B (Bleu), W (Blanc)
• Remarque : l’utilisation simultanée du module LED blanc avec l’avertisseur à fort volume (HBZ) ou l’avertisseur étanche (WBZ) n’est pas prise en charge.
• Certificats : certificats fabricant disponibles dans les téléchargements produit ; images affichées sur la fiche produit.
• Montage / Intégration : conçu pour un assemblage modulaire et une intégration système via connecteur M12 IO-Link pour une mise en œuvre plug & play.
