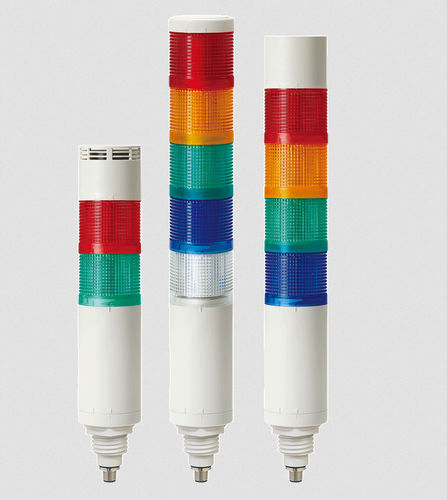

Colonne lumineuse à LED QTG60L-IOL series

à éclatstroboscopiqueclignotant

Le QTG60L-IOL est un feu de signalisation LED programmable IO‑Link Ø60 mm destiné à l'usage industriel. Il propose des modes lumineux configurables et des avertisseurs sonores intégrés en option, avec une structure modulaire à verrou permettant une configuration sans outil de 1 à 5 niveaux. L'appareil intègre IO‑Link pour la connectivité d'usine intelligente (connecteur M12).

Caractéristiques principales

• Feu modulaire LED (luminosité continue/clignotante) avec structure à verrou pour ajout ou réagencement des modules sans outil.
• Optique à diffusion de couleur spéciale pour une excellente visibilité à distance.
• Prend en charge quatre modes de fonctionnement pour des applications polyvalentes :
• Mode Simple : commande marche/arrêt basique des sources lumineuses individuelles.
• Mode Avancé : configuration de marche/arrêt et des temporisations de stroboscope par source lumineuse.
• Mode Niveau : contrôle d'entrée en pourcentage pour opérations de procédé.
• Mode Démo : démonstration séquentielle des fonctions.
• Prend en charge sept types d'opération des sources lumineuses : Marche / Clignotement lent / Clignotement moyen / Clignotement rapide / Strobe 1 / Strobe 2 / Strobe 3.
• IO‑Link intégré V1.1 (COM2 38 400 bps) avec connecteur M12‑5 broches pour intégration Plug & Play dans les systèmes Industrie 4.0.

Caractéristiques techniques

• Variantes modèle : QTG60L-IOL (continu/clignotant), QTG60L-IOL-HBZ (continu/clignotant avec avertisseur sonore haute puissance intégré), QTG60L-IOL-WBZ (continu/clignotant avec avertisseur sonore étanche intégré).
• Dénomination : QTG60L-IOL.
• Tension : DC 24 V.
• Dimensions : Diamètre Ø60 mm ; Hauteur 175–375 mm (selon nombre de niveaux).
• Niveaux : configurable de 1 à 5 niveaux (poids : 1 niveau = 0,25 kg ; 2 niveaux = 0,33 kg ; 3 niveaux = 0,41 kg ; 4 niveaux = 0,49 kg ; 5 niveaux = 0,57 kg).
• Couleurs LED disponibles : R (Rouge), A (Ambre), G (Vert), B (Bleu), W (Blanc). Remarque : l'utilisation simultanée du module LED blanc avec les avertisseurs HBZ ou WBZ n'est pas prise en charge.
• Matériaux : Boîtier – ABS ; Lentille – PC.
• Indice de protection : IP65 (variantes standard et avertisseur étanche) ; la variante avec avertisseur haute puissance n'est pas étanche.
• Température de fonctionnement : -30°C à +50°C.
• Niveau sonore des avertisseurs : avertisseur haute puissance max. 100 dB (à 1 m) ; avertisseur étanche max. 85 dB (à 1 m).
• Consommation électrique (par 1 niveau) : source lumineuse 70 mA ; avertisseur haute puissance 90 mA ; avertisseur étanche 90 mA.
• IO‑Link : Version V1.1 ; Vitesse de transmission 38 400 bps (COM2) ; Connecteur : M12‑5 broches (Male) Classe A.
• Certificats / conformité : RoHS2 et autres certifications indiquées sur la fiche produit.
