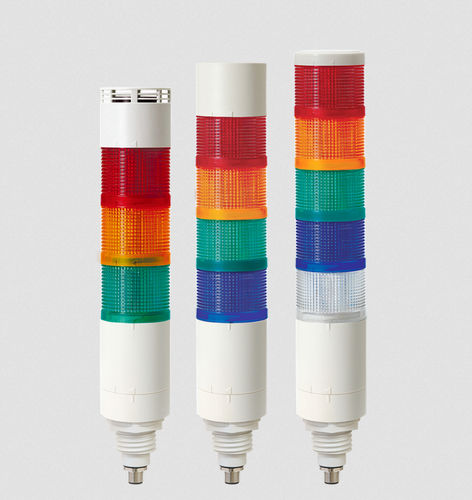

Colonne lumineuse à LED QTG70L-IOL

à éclatstroboscopiqueclignotant

Le QTG70L-IOL est un feu de signalisation LED Ø70 mm programmable avec IO-Link destiné aux applications industrielles. Il propose des motifs lumineux configurables, un buzzer haute intensité ou étanche en option (jusqu'à 100 dB / 85 dB à 1 m) et intègre l'IO-Link V1.1 pour la connectivité d'usine intelligente via un connecteur M12 plug-and-play.

Principales caractéristiques

• Feu de signalisation LED modulaire avec modes fixes et multiples clignotements et excellente visibilité longue distance grâce à une lentille diffusante de couleur
• Ajout/retrait et réorganisation des modules sans outil grâce à une structure de type Lock
• Quatre modes de fonctionnement pour une intégration flexible
  • Mode Simple : commande marche/arrêt de chaque source lumineuse
  • Mode Avancé : configuration de l'allumage/extinction et du timing stroboscopique par source
  • Mode Niveau : contrôle en pourcentage de la puissance lumineuse (adapté aux états de process)
  • Mode Démo : démonstration séquentielle des fonctions
• Support de sept types d'opérations lumineuses : Allumé / Clignotement lent / Clignotement moyen / Clignotement rapide / Strobe 1 / Strobe 2 / Strobe 3
• Technologie IO-Link intégrée (Version : V1.1) pour Industry 4.0 / systèmes de fabrication intelligente
• Débit IO-Link : 38 400 bps (COM2) ; Connecteur : M12-5Pin (Male) - Class A (Plug & Play)
• Types de buzzer en option : buzzer haute intensité (Max. 100 dB @1 m) et buzzer étanche (Max. 85 dB @1 m)

Caractéristiques techniques

• Nom modèle / dénomination : QTG70L-IOL (variantes : QTG70L-IOL-HBZ = avec buzzer haute intensité intégré ; QTG70L-IOL-WBZ = avec buzzer étanche intégré)
• Marque : Qlight
• Tension : DC 24 V
• Diamètre : Ø70 mm
• Hauteur (selon nombre de couches) : 175 mm – 375 mm
• Matériaux : Boîtier - ABS ; Lentille - PC
• Indice de protection : IP65 (standard / buzzer étanche) ; variante buzzer haute intensité non étanche
• Masse selon couches : 1 couche = 0,37 kg ; 2 couches = 0,52 kg ; 3 couches = 0,67 kg ; 4 couches = 0,82 kg ; 5 couches = 0,97 kg
• Couleurs disponibles (par couche) : R = Rouge ; A = Ambre ; G = Vert ; B = Bleu ; W = Blanc (Remarque : l'utilisation simultanée du module LED blanc avec HBZ ou WBZ n'est pas prise en charge)
• Courant (1 couche à DC 24 V) : Source lumineuse = 70 mA ; Buzzer haute intensité = 90 mA ; Buzzer étanche = 90 mA
• IO-Link : Version 1.1 ; Débit : 38 400 bps (COM2) ; Connecteur : M12-5Pin (Male) - Class A
• Niveau sonore du buzzer : buzzer haute intensité jusqu'à Max. 100 dB (mesuré à 1 m) ; buzzer étanche jusqu'à Max. 85 dB (mesuré à 1 m)
• Plage de température d'utilisation : -30°C ~ +50°C
• Conformité : RoHS2
