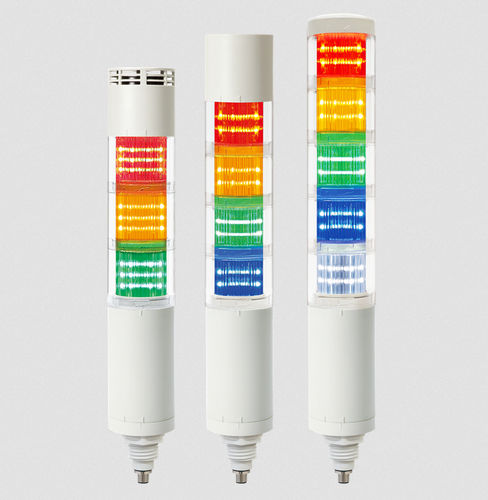

Colonne lumineuse à LED QTC60L-IOL

à éclatstroboscopiqueclignotant

Présentation
Le QTC60L-IOL est une tour lumineuse LED programmable Ø60 mm compatible IO-Link, conçue pour l'automatisation industrielle et les usines connectées. Elle propose des signaux continus et clignotants configurables et s'intègre via IO-Link pour la configuration à distance et la supervision.

Points clés

• Tour LED modulaire avec structure à verrouillage permettant l'ajout sans outil de modules et la réorganisation des couleurs.
• Filtre de couleur séparé à l'intérieur de l'optique externe pour un signal net et un aspect translucide à l'arrêt pour un confort de vision rapprochée.
• Quatre modes de fonctionnement :
• Mode Simple — commande on/off basique des sources lumineuses individuelles.
• Mode Avancé — configuration des cycles on/off et des temporisations stroboscopiques par source.
• Mode Niveau — entrée en pourcentage pour contrôler l'intensité en retour de procédé.
• Mode Démo — démonstration séquentielle des fonctions.
• Sept types d'opération lumineuse : On, Clignotement lent, Clignotement moyen, Clignotement rapide, Strobe 1, Strobe 2, Strobe 3.
• IO-Link intégré (Version 1.1) pour échange de données et configuration à distance ; débit : 38 400 bps (COM2).
• Connecteur : M12 5 broches (mâle) Classe A — interface conforme et plug & play.
• Buzzers intégrés en option : buzzer haute puissance (max. 100 dB à 1 m) ou buzzer étanche (max. 85 dB à 1 m) ; attention : le module LED blanc ne peut pas être utilisé simultanément avec HBZ ou WBZ.

Autres remarques

• Conçu pour les systèmes de production intelligents de nouvelle génération nécessitant connectivité IO-Link et signalisation programmable.
• L'utilisation simultanée du module LED blanc avec le buzzer haute puissance ou le buzzer étanche n'est pas supportée.

Caractéristiques techniques

• Modèle : QTC60L-IOL (Continu/Clignotant). Variantes : QTC60L-IOL-HBZ (avec buzzer haute puissance), QTC60L-IOL-WBZ (avec buzzer étanche).
• Série : QTC-IOL Series.
• Tension d'alimentation : DC 24 V.
• Dimensions : Diamètre Ø60 mm ; Hauteur : 175–375 mm (selon nombre de couches).
• Matériaux : Boîtier — ABS ; Filtre optique — PC ; Lentille — PC.
• Indice de protection : IP65 (standard / buzzer étanche) ; variante HBZ non étanche.
• IO-Link : Version 1.1 ; Débit : 38 400 bps (COM2) ; Connecteur : M12 5 broches (mâle) Classe A.
• Niveau sonore : Buzzer haute puissance jusqu'à 100 dB à 1 m ; Buzzer étanche jusqu'à 85 dB à 1 m.
• Courant (par 1 couche @ DC24V) : Module LED 70 mA ; Courant HBZ/WBZ : 90 mA.
• Poids selon couches : 1 couche — 0,25 kg ; 2 couches — 0,33 kg ; 3 couches — 0,41 kg ; 4 couches — 0,49 kg ; 5 couches — 0,57 kg.
• Couleurs LED disponibles : R = Rouge ; A = Ambre ; G = Vert ; B = Bleu ; W = Blanc (module blanc incompatible avec HBZ/WBZ).
• Certifications : RoHS2 et icônes de conformité affichées.
