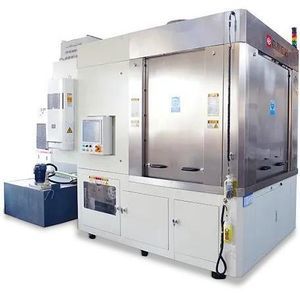

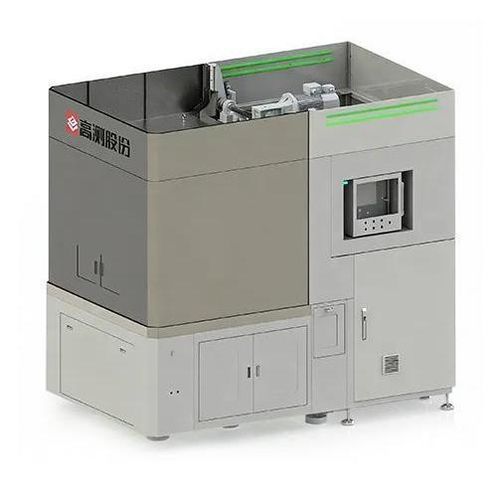

Machine de découpe à fil GC-CQ1680UM

à fil diamantémultifilpour métal

Présentation du produit
Équipement de découpe multi-fils dédié aux matériaux magnétiques utilisant un fil diamant, conçu pour allier capacité de production par passage élevée et stabilité de coupe des fines tranches.

• Les composants principaux, tels que le bâti, sont réalisés par coulée. Les rouleaux adoptent une structure de positionnement à double cône associée à un entraînement direct synchrone par servomoteur, améliorant significativement la rigidité de la broche et la stabilité de rotation à grande vitesse.
• Équipée d'une fonction d'arrêt progressif en cas de coupure d'alimentation réduisant le risque de rupture du fil et préservant la continuité de production.
• Grande capacité de réduction du diamètre du fil diamant, tout en offrant un important débit par passage, permettant de concilier la stabilité pour les tranches fines et l'efficacité pour les pièces épaisses.

Paramètres du produit

• Dimension maximale de traitement : 160(W)×800(L)×160(H) mm — double poste
• Épaisseur des tranches : 1–30 mm
• Vitesse maximale du fil : 1800 m/min
• Direction d'avance : vertical vers le haut
• Vitesse d'avance : 0,1–9 mm/min
• Diamètre du fil : 0,12–0,25 mm
• Capacité de stockage maximale du fil : 50 km (fil diamant 0,12 mm)
• Dimensions de l'équipement (env.) : 2700(L)×1900(W)×2950(H) mm
• Poids de l'équipement (env.) : 7 t

Caractéristiques techniques / Spécifications

• Modèle : GC-CQ1680UM
• Application : découpe multi-fils de matériaux magnétiques avec fil diamant
• Dimension max. de traitement : 160(W)×800(L)×160(H) mm — double poste
• Plage d'épaisseur : 1–30 mm
• Vitesse max. du fil : 1800 m/min
• Direction d'avance : vertical vers le haut
• Vitesse d'avance : 0,1–9 mm/min
• Diamètre du fil : 0,12–0,25 mm
• Capacité de stockage : 50 km (fil diamant 0,12 mm)
• Dimensions (L×W×H) : env. 2700×1900×2950 mm
• Poids : env. 7 t
