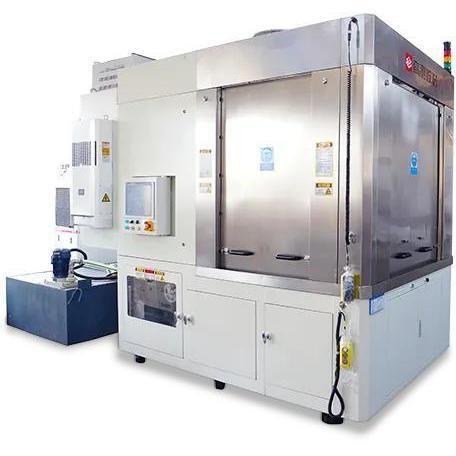

Machine de découpe à fil diamanté GC-CQ1880UH

multifilpour métalde wafer

Présentation du produit
Équipement spécialisé de découpe multi-fils pour matériaux magnétiques utilisant du fil diamanté, conçu pour la production industrielle avec rigidité, continuité et efficacité énergétique.

• Les composants centraux, tels que le bâti, sont réalisés par coulée ; les rouleaux adoptent une structure de positionnement à double cône associée à une transmission directe synchrone par servomoteur, améliorant la rigidité de la broche et la stabilité en haute vitesse.
• Équipé d'une fonction d'arrêt progressif en cas de coupure de courant pour réduire le risque de rupture de fil lors d'une panne et assurer la continuité de la production.
• Intègre un module de récupération d'énergie qui récupère l'énergie de freinage générée par le mouvement alternatif des rouleaux, réduisant la consommation électrique en exploitation.
• Grande capacité d'affinage du fil diamanté tout en offrant un important rendement par cycle, conciliant la stabilité de coupe des fines plaques et l'efficacité pour les plaques épaisses.

Paramètres du produit
Élément — Unité — Paramètre
Taille maximale de traitement — mm — 180(W)×800(L)×160(H) × Double-Station
Épaisseur de coupe — mm — 1–20
Vitesse maximale du fil — m/min — 2100
Direction d'avance — — Verticale vers le haut
Vitesse d'avance — mm/min — 0.1–9
Diamètre du fil — mm — 0.10–0.25
Capacité maximale de stockage du fil — km — 50 (fil diamant 0.10)
Dimensions de l'équipement — mm — Env. 3200(L)×1800(W)×2900(H)
Poids de l'équipement — t — Env. 10

Caractéristiques techniques

• Modèle : GC-CQ1880UH
• Application : Découpe multi-fils de matériaux magnétiques avec fil diamanté
• Taille maximale de traitement : 180(W)×800(L)×160(H) (Double-Station)
• Plage d'épaisseur : 1–20 mm
• Vitesse maximale du fil : 2100 m/min
• Direction d'avance : Verticale vers le haut
• Vitesse d'avance : 0.1–9 mm/min
• Diamètre du fil : 0.10–0.25 mm
• Capacité maximale de stockage du fil : 50 km (fil diamant 0.10)
• Dimensions (L×W×H) : Env. 3200 × 1800 × 2900 mm
• Poids : Env. 10 t
• Construction : Bâti en fonte ; positionnement des rouleaux par double cône ; entraînement direct synchrone par servomoteur
• Sécurité/continuité : Fonction d'arrêt progressif en cas de coupure de courant
• Énergie : Module de récupération d'énergie intégré pour la régénération lors du freinage
• Performance : Forte capacité d'affinage du fil diamanté et grand rendement par cycle pour concilier stabilité sur fines plaques et efficacité sur plaques épaisses
