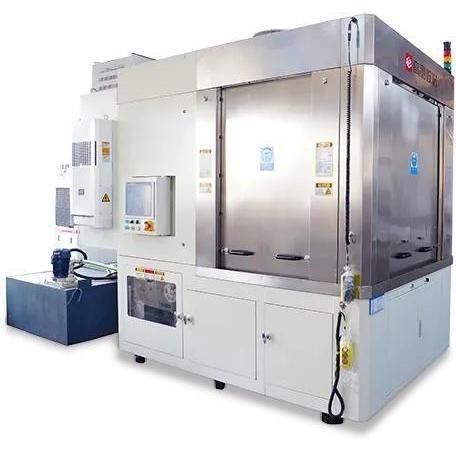

Machine de découpe à fil diamanté GC-CQ16100UH

multifilpour métalde plaques

Présentation du produit
Cette machine est une découpeuse multi-fils dédiée aux matériaux magnétiques utilisant un fil diamanté. Elle est conçue pour assurer la rigidité de la broche en fonctionnement rapide et un rendement élevé par passage, adaptée au traitement de tranches épaisses et à la production continue.

Principales caractéristiques

• Châssis et composants principaux en fonte pour une rigidité structurelle ; les rouleaux adoptent une structure de positionnement double-cône associée à une motorisation servo en entraînement direct synchronisé, améliorant la rigidité de la broche et la stabilité à haute vitesse.
• Fonction d'arrêt lent en cas de coupure de courant réduisant le risque de rupture du fil et préservant la continuité de production.
• Module de récupération d'énergie pour capter l'énergie de freinage des mouvements alternatifs des rouleaux et réduire la consommation électrique en service.
• Grande capacité par cycle et stockage important du fil (jusqu'à 50 km pour fil 0,12 mm), adapté au traitement de produits en tranches épaisses.

Paramètres techniques

• Modèle : GC-CQ16100UH
• Application : Découpe multi-fils de matériaux magnétiques avec fil diamanté
• Dimensions maxi de traitement (L×l×H) : 160×1000×160 mm — Double poste
• Épaisseur des tranches : 1–30 mm
• Vitesse maximale du fil : 2100 m/min
• Direction d'alimentation : Verticale vers le haut
• Vitesse d'alimentation : 0.1–9 mm/min
• Diamètre du fil : 0.12–0.25 mm
• Capacité maximale de stockage du fil : 50 km (fil diamant 0.12 mm)
• Dimensions de l'équipement (L×W×H) : env. 3400×1800×2900 mm
• Poids de l'équipement : env. 11 t

Applications

• Découpe de plaques en matériaux magnétiques nécessitant un haut rendement et l'usinage en tranches épaisses.
• Adaptée aux fabricants de noyaux magnétiques, d'ensembles magnétiques et de composants industriels connexes nécessitant une coupe stable à haute vitesse.
