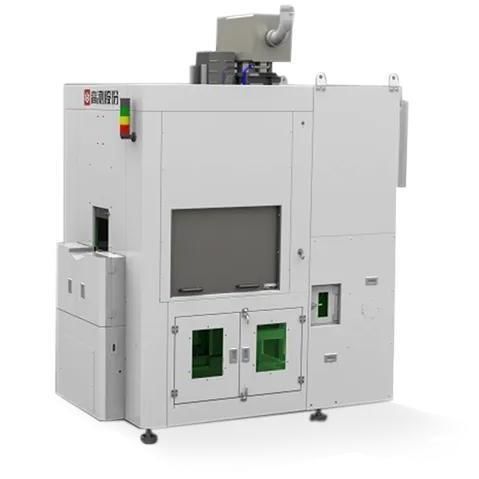

Machine de découpe à fil diamanté GC-CQ1660H

multifilpour métalde plaques

Présentation du produit
Équipement spécialisé de découpe multi‑fils à fil diamant pour matériaux magnétiques, conçu pour offrir une grande rigidité, une stabilité de fonctionnement et une précision d'usinage élevée, adapté à la production de tranches ultra‑minces.

Caractéristiques principales

• Châssis et autres composants clés fabriqués par coulage pour une rigidité accrue ; les rouleaux utilisent une structure de positionnement à double cône associée à une motorisation servo en entraînement direct synchrone pour améliorer la rigidité et la stabilité de la broche à haute vitesse.
• Précision d'usinage très élevée permettant un découpage garanti en tolérance, éliminant les opérations de meulage en aval et réduisant le gaspillage de pièces brutes.
• Fonction d'arrêt ralenti en cas de coupure de courant pour réduire le risque de casse du fil et garantir la continuité de production.
• Module de récupération d'énergie qui récupère l'énergie de freinage lors du mouvement alternatif des rouleaux afin de réduire la consommation électrique en service.
• Capacité de affinage du fil diamantaire élevée, adaptée au traitement de tranches ultra‑minces.

Paramètres du produit

• Taille maximale de traitement : 160(W)×600(L)×120(H) mm (poste unique)
• Épaisseur de coupe : 0.3–2 mm
• Vitesse maximale de fil : 2100 m/min
• Direction d'alimentation : vertical vers le bas
• Vitesse d'alimentation : 0.1–9 mm/min
• Diamètre du fil : 0.07–0.15 mm
• Capacité maximale de stockage de fil : 50 km (fil diamant 0.10)
• Dimensions de l'équipement (env.) : 2800(L)×1600(W)×3200(H) mm
• Poids de l'équipement (env.) : 8 t

Caractéristiques / Spécifications techniques

• Modèle : GC-CQ1660H
• Application : découpe multi‑fils de matériaux magnétiques avec fil diamant
• Châssis : construction en fonte pour une rigidité accrue
• Structure des rouleaux : positionnement à double cône avec entraînement direct synchrone par servo‑moteur
• Broche haute vitesse : rigidité et stabilité de fonctionnement améliorées
• Précision d'usinage : précision très élevée permettant un découpage garanti
• Arrêt ralenti en cas de coupure : réduit le risque de casse du fil
• Module de récupération d'énergie : récupère l'énergie de freinage pour réduire la consommation
• Capacité d'affinage du fil diamant : adaptée au traitement de tranches ultra‑minces
• Taille maximale de traitement : 160(W)×600(L)×120(H) mm (poste unique)
• Plage d'épaisseur : 0.3–2 mm
• Vitesse maximale de fil : 2100 m/min
• Direction d'alimentation : vertical vers le bas
• Vitesse d'alimentation : 0.1–9 mm/min
• Diamètre du fil : 0.07–0.15 mm
• Capacité maximale de stockage de fil : 50 km (fil diamant 0.10)
• Dimensions (env.) : 2800(L)×1600(W)×3200(H) mm
• Poids (env.) : 8 t
