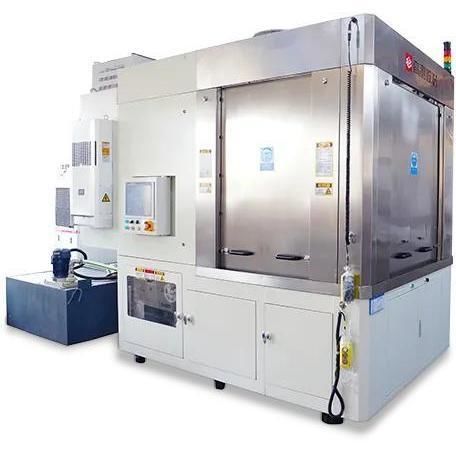

Machine de découpe à fil diamanté GC-CQ1660UH

multifilpour métalde plaques

Présentation du produit
Cette machine est une coupeuse multi‑fil spécialisée au fil diamanté pour matériaux magnétiques, conçue pour la coupe stable à grande vitesse de tôles magnétiques fines et pour garantir la continuité de production.

Caractéristiques principales

• Les composants principaux tels que le châssis sont fabriqués par moulage ; les rouleaux adoptent une structure de positionnement à double cône associée à une technologie d'entraînement direct synchrone par servomoteur, améliorant la rigidité et la stabilité de la broche en régime élevé.
• Capacité de très haute vitesse de fil : coupe stable jusqu'à 2600 m/min, augmentant le débit pour la coupe au fil fin.
• Fonction d'arrêt progressif en cas de coupure de courant réduisant le risque de rupture de fil lors d'une perte d'alimentation, assurant la continuité de la production.
• Équipée d'un module de récupération d'énergie pour récupérer l'énergie de freinage des rouleaux en mouvement alternatif, réduisant la consommation électrique en fonctionnement.
• Forte capacité d'amincissement au fil diamanté, adaptée au traitement de produits en fines tranches.

Paramètres du produit
Item | Unité | Paramètre
Taille max. de traitement | mm | 160(W)×600(L)×160(H) × Double-Station
Épaisseur de tranche | mm | 1–20
Vitesse max. du fil | m/min | 2600
Direction d'alimentation | - | Verticale vers le haut
Vitesse d'alimentation | mm/min | 0.1–9
Diamètre du fil | mm | 0.08–0.25
Capacité maximale de stockage de fil | km | 50 (fil diamant 0.10 mm)
Dimensions de l'équipement | mm | env. 3000(L)×1800(W)×2900(H)
Poids de l'équipement | t | env. 10

Caractéristiques / spécifications techniques

• Modèle : GC-CQ1660UH
• Matériau applicable : matériaux magnétiques (spécialisé fil diamant)
• Taille max. de traitement : 160(W)×600(L)×160(H) (Double-Station)
• Plage d'épaisseur de tranche : 1–20 mm
• Vitesse max. du fil : 2600 m/min
• Direction d'alimentation : verticale vers le haut
• Vitesse d'alimentation : 0.1–9 mm/min
• Diamètre du fil : 0.08–0.25 mm
• Capacité maximale de stockage de fil : 50 km (sur la base d'un fil diamant 0.10 mm)
• Dimensions de l'équipement (env.) : 3000×1800×2900 mm (L×W×H)
• Poids de l'équipement (env.) : 10 t
• Fonctions clés : positionnement par rouleau à double cône, entraînement direct synchrone par servo, arrêt progressif en cas de coupure, récupération d'énergie, forte capacité de traitement en fil fin
