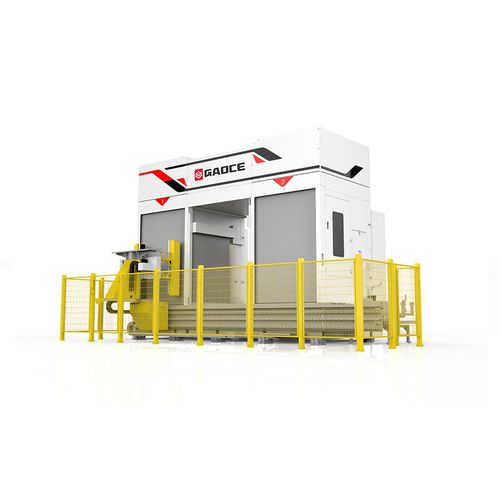

Équarrisseuse à fil diamanté GC-MK202R

Présentation
Le GC-MK202R est une machine de mise au carré conçue pour le traitement de barreaux de silicium monocristallin dans la fabrication de plaquettes. Lancée en 2022, elle utilise un usinage indépendant par fil annulaire sur double poste pour réduire l'écart et diminuer la perte de silicium par rapport aux solutions à fil diamant. Elle délivre des bords intacts sans éclats, assure le transfert automatique des pièces et permet une commutation en une seule action entre M10, G12 et barreaux rectangulaires. Le coupe demi-barreau en option accroît la flexibilité du process.

Principales caractéristiques

• Usinage indépendant par fil annulaire, double poste
• Perte de silicium environ 10% inférieure aux produits à fil diamant
• Pas d'éclats en bordure ; bords complets et non endommagés ; transport automatique
• Absence de stries lors de l'usinage des produits G12
• Commutation en un clic pour usinage des M10, G12 et barreaux rectangulaires
• Option coupe demi-barreau pour une grande évolutivité

Paramètres techniques

• Modèle : GC-MK202R
• Année de lancement : 2022
• Écart moyen des barreaux carrés (M10) : ≤0,3 mm
• Circonférence du fil annulaire : 4100 mm
• Efficacité de traitement (M10, longueur 830 mm) : 28 min (2 pièces)

Applications et compatibilité

• Étape de process : mise au carré dans la production de plaquettes de silicium
• Compatible avec M10, G12 et barreaux rectangulaires
• Adaptée aux lignes de production de barreaux pour photovoltaïque

Exploitation et maintenance

• Changement de format en un clic pour une utilisation simplifiée
• Transport automatique réduisant la manutention
• Conçue pour une maintenance aisée facilitant la formation des opérateurs
