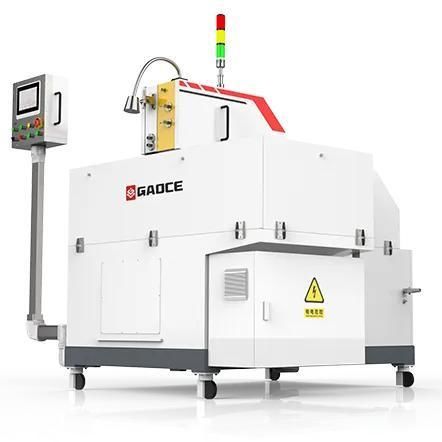

Machine de découpe à fil GC-MJ101RW

multifilpour silicium monocristallind'échantillons

Aperçu du produit
Cette coupeuse monofil est conçue pour la découpe en sens inverse et la prise d'échantillons de barres monocristallines rondes ou carrées. Lancée en 2022, la machine propose une utilisation simple et des fonctions multiples. Elle accepte une configuration double-fil en option pour la prise d'échantillons simultanée et peut traiter des barres plus longues avec un support d'extension.

Principales caractéristiques

• Conception monofil pour la découpe en sens inverse et la prise d'échantillons de barres rondes et carrées
• Option double-fil pour échantillonnage simultané
• Plage de longueur de traitement : 200–950 mm
• Tolérance de pente d'extrémité : barres rondes ≤ 1 mm ; barres carrées ≤ 0,5 mm
• Planéité : ≤ 0,2 mm
• Tolérance de parallélisme : barres rondes ≤ 1 mm ; barres carrées ≤ 0,5 mm
• Temps de traitement moyen (M10, hors temps auxiliaire) : 8 min par barre
• Extensible avec un support d'extension pour barres plus longues
• Année de lancement : 2022

Spécifications techniques

• Modèle : GC-MJ101RW
• Application : découpe en sens inverse et prise d'échantillons de barres rondes ou carrées (ex. barres de silicium)
• Type de fil : monofil (double-fil en option)
• Longueur de traitement : 200 mm – 950 mm
• Tolérance de pente d'extrémité : ronde ≤ 1 mm ; carrée ≤ 0,5 mm
• Planéité : ≤ 0,2 mm
• Parallélisme : rond ≤ 1 mm ; carré ≤ 0,5 mm
• Temps de traitement moyen (M10, hors temps auxiliaire) : 8 min/barre
• Extensible : oui, via support d'extension
• Année de lancement : 2022

Applications typiques

• Prise d'échantillons et découpe en sens inverse de barres monocristallines de silicium pour l'industrie semi-conductrice
• Échantillonnage R&D et en laboratoire
• Contrôle qualité et réception des stocks de barres
• Préparation d'échantillons de barres pour le tronçonnage ultérieur ou l'analyse des matériaux
