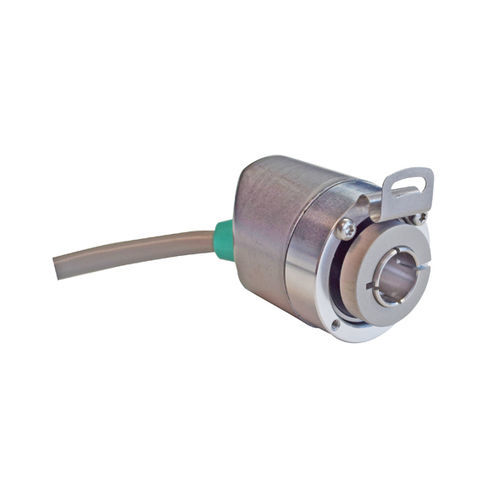

Codeur rotatif incrémental UTD-IPT00-XXXXX-V8S0-5TW

magnétiqueà axe creuxà axe creux non traversant

Présentation
Codeur incrémental programmable POSITAL IXARC, modèle UTD-IPT00-XXXXX-V8S0-5TW. Arbre creux non traversant Ø8 mm, options de bride Ø36 mm / Ø42 mm. Sorties configurables : RS422 (TTL) ou Push-Pull (HTL). Classe de protection IP64/IP65 selon configuration.

Interface
Type d'interface : incrémentale programmable. Fonctions : PPR (1–32768), sélection de sortie (HTL/RS422), sens de comptage. Configuration via UBIFAST Configuration Tool (version 1.6.10 ou supérieure). Remarque : PPR >16384 nécessite réglage en production.

Sorties
Pilote de sortie : RS422 (TTL) ou Push-Pull (HTL). Réponse en fréquence maximale : 1 MHz. Courant de commutation max. : 50 mA par canal. Niveaux logiques : HTL haut >4 V (@4,75–9 V) ou >V-3 V (@9–30 V) ; bas <0,5 V. RS422 haut >4 V ; bas <0,5 V.

Données électriques
Tension d'alimentation : 4,75–30 VDC. Consommation : ≤60 mA @5 V, ≤30 mA @10 V, ≤25 mA @24 V. Puissance ≤1,0 W. Temps de démarrage <1 s. Résistance de charge min. 120 Ω. Protection contre inversion de polarité et court-circuit. EMC : DIN EN 61000-6-4 (émissions), DIN EN 61000-6-2 (immunité). MTTF : 280 ans @ 40 °C.

Capteur
Technologie : magnétique. Précision (INL) : ±0,0878° (≤12 bits). Sens par défaut : rotation horaire vue face arbre. Rapport cyclique : 180° ±12° (vitesse >100 RPM). Angle de phase : 90° ±6° (vitesse >100 RPM).

Spécifications environnementales
Classe de protection (arbre & boîtier) : IP65. Températures : fixe -30 °C à +80 °C ; flexible -5 °C à +80 °C. Humidité : jusqu'à 98% HR, sans condensation.

Données mécaniques
Boîtier : acier, zingué. Bride : aluminium, options blind hollow Ø36/Ø42 mm. Arbre : creux non traversant, profondeur 18 mm, Ø8 mm, inox V2A (1.4305/303). Couple de friction ≤3 Ncm @20 °C. Vitesse mécanique maximale ≤12 000 1/min. Chocs et vibrations conformes aux normes EN. Longueur 50,2 mm. Poids 805 g. Désalignement axial/radial statique max. ±0,3 mm / ±0,5 mm.

Raccordement électrique
Sortie câble : axial ou radial. Câble standard : PVC 5 m, 0,14 mm² (AWG26). Diamètre câble 6 mm. Rayon de courbure min. 46 mm (fixe), 61 mm (flexion).

Certification
Homologations : CE et cULus.

Cycle de vie
Statut : Nouveau.

Plan de connexion (signal → couleur)
A → Green
/A → Yellow
B → Gray
/B → Pink
Z → Blue
/Z → Red
Power Supply → Brown
GND → White
Shielding → Shield

Diagramme d'impulsions & dessins
Diagramme des impulsions pour phasage des canaux (A, /A, B, /B, Z, /Z) et dessins dimensionnels/3D disponibles pour montage, configurations de bride et sortie câble.

Accessoires (exemples)

• 10026904 - UBIFAST Configuration Tool
• 10035191 - AP20-00 Counter
• 10035203 - DiMod Counter (Relay o/p)
• 10070674 - Clamping Ring V12

Caractéristiques techniques

• Modèle : UTD-IPT00-XXXXX-V8S0-5TW
• Marque : POSITAL
• Type d'interface : incrémentale programmable (PPR 1–32768)
• Sorties : RS422 (TTL) ou Push-Pull (HTL), max 1 MHz
• Tension d'alimentation : 4,75–30 VDC
• Consommation : ≤60 mA @5 V
• Arbre : creux non traversant Ø8 mm, profondeur 18 mm, inox
• Bride : Ø36 / Ø42 mm, aluminium
• Boîtier : acier zingué ; longueur 50,2 mm
• Protection : IP65 (arbre & boîtier)
• Température : -30 °C à +80 °C
• Câble : 5 m PVC, 0,14 mm² (AWG26)
• Approvals : CE, cULus
