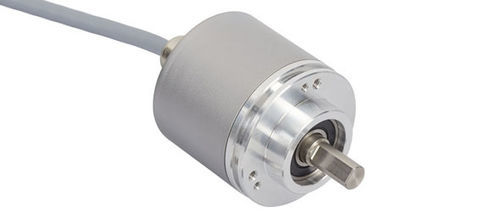

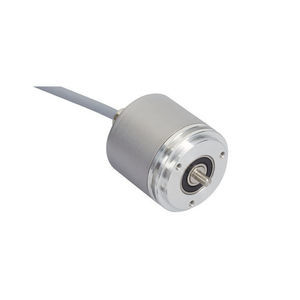

Codeur rotatif incrémental UTD-IPT00-XXXXX-L060-AAW

magnétiqueà arbre pleinà bride

Présentation
Le codeur incrémental programmable POSITAL IXARC UTD-IPT00-XXXXX-L060-AAW propose un PPR configurable, des sorties sélectionnables (RS422/TTL ou Push-Pull HTL), une bride de serrage ø58 mm et un arbre plein en acier inox ø6 mm. Conçu pour les installations industrielles nécessitant une réponse en fréquence élevée et des niveaux de protection IP65/IP66.

Interface
Interface incrémentale programmable, plage PPR 1–32768. Paramètres configurables : impulsions par tour (PPR), type de sortie (Push-Pull HTL ou RS422/TTL) et sens de comptage. Configuration via UBIFAST Configuration Tool (v1.6.10 ou supérieur). Remarque : PPR >16384 nécessite un réglage en usine lors de la production.

Sorties
Driver de sortie : RS422 (TTL) ou Push-Pull (HTL). Réponse en fréquence maximale jusqu’à 1 MHz. Courant de commutation max 50 mA par canal. Niveaux de sortie typiques : haut >4 V, bas <0.5 V (se référer aux plages d’alimentation pour les niveaux HTL).

Données électriques
Tension d’alimentation 4.75–30 VDC. Consommation ≤60 mA @5 V, ≤30 mA @10 V, ≤25 mA @24 V. Puissance ≤1.0 W. Temps de démarrage <1 s. Protections : inversion de polarité et court-circuit. EMC : DIN EN 61000-6-4 / DIN EN 61000-6-2.

Capteur
Technologie magnétique. Précision INL ±0,0878° (≤12 bits). Sens par défaut : rotation horaire de l’arbre (vue face arbre). Rapport cyclique ≈180° ±12°, angle de phase ≈90° ±6° à >100 RPM.

Spécifications environnementales
Protection arbre IP65, boîtier IP66/IP67. Température de fonctionnement de -30 °C (fixe) à +80 °C. Humidité jusqu’à 98 % HR sans condensation.

Données mécaniques
Boîtier : acier avec revêtement liquide (RAL 9006 White Aluminium) et protection cathodique (>720 h sel). Bride : serrage ø58 mm (aluminium). Arbre : plein inox ø6 mm, longueur 10 mm. Charges max arbre : axial 40 N, radial 110 N. Longueur 41,7 mm, poids 1275 g. Vitesse mécanique ≤12000 1/min. Rigidités chocs et vibrations conformes EN 60068.

Raccordement électrique
Sortie axiale, câble standard 10 m (PVC, Ø6 mm), section 0.14 mm² (AWG 26). Rayon de courbure minimum : 46 mm fixe, 61 mm en flexion.

Certifications & cycle de vie
Homologation : CE. État produit : Nouveau.

Plan de connexion (couleurs)

• A : Green
• /A : Yellow
• B : Gray
• /B : Pink
• Z : Blue
• /Z : Red
• Power Supply : Brown
• GND : White
• Shielding : Shield

Remarques & documentation
Diagramme d’impulsions, dessins dimensionnels et instructions de configuration disponibles sur la fiche produit. L’outil UBIFAST est requis pour certains réglages programmables.

Caractéristiques techniques

• Famille produit : POSITAL IXARC encodeur incrémental programmable
• Modèle : UTD-IPT00-XXXXX-L060-AAW
• Sorties : RS422 (TTL) ou Push-Pull (HTL)
• PPR programmable : 1–32768 (PPR>16384 nécessite réglage usine)
• Tension d’alim : 4.75–30 VDC
• Réponse max : 1 MHz
• Protection : arbre IP65, boîtier IP66/IP67
• Arbre : plein ø6 mm, longueur 10 mm, inox
• Bride : serrage ø58 mm (aluminium)
• Câble : sortie axiale 10 m PVC, Ø6 mm
