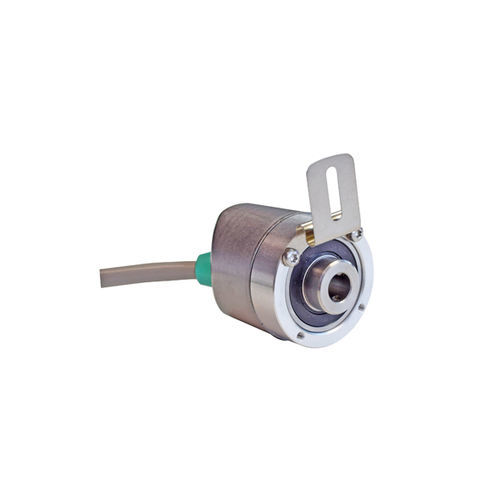

Codeur rotatif incrémental UTD-IPT00-XXXXX-AAB0-2TW

magnétiqueà axe creuxà axe creux non traversant

Présentation
POSITAL IXARC codeur incrémental programmable avec sorties RS422 (TTL) ou Push-Pull (HTL). Bride Blind Hollow ø36 mm (A), arbre creux non traversant ø10 mm (profondeur 18 mm). Classe de protection IP64 / IP65 selon version.

Interface
Interface : Codeur incrémental programmable
Paramètres configurables : PPR (1–32768), type de sortie (HTL Push-Pull ou RS422 TTL), sens de comptage
Outil de configuration : UBIFAST Configuration Tool (version 1.6.10 ou ultérieure). Remarque : PPR >16384 nécessite un ajustement en production.

Sorties
Pilote de sortie : RS422 (TTL) ou Push-Pull (HTL)
Niveau haut (HTL) : >4 V @ 4,75–9 V ; > V-3 V @ 9–30 V
Niveau bas : <0.5 V
Réponse en fréquence maximale : 1 MHz
Courant de commutation max : 50 mA par canal

Données électriques
Tension d'alimentation : 4.75–30 VDC
Consommation : ≤60 mA @5 V ; ≤30 mA @10 V ; ≤25 mA @24 V
Puissance : ≤1.0 W
Temps de démarrage : <1 s
Résistance de charge min. : 120 Ω
Protection inversion de polarité et court-circuit : Oui
EMC : Emission DIN EN 61000-6-4 ; Immunité DIN EN 61000-6-2
MTTF : 280 years @ 40 °C

Capteur
Technologie : Magnétique
Précision (INL) : ±0,0878° (≤12 bits)
Sens par défaut : rotation horaire de l'arbre (vue face à l'arbre)
Rapport cyclique : 180° ±12° (vitesse >100 RPM)
Angle de phase : 90° ±6° (vitesse >100 RPM)

Spécifications environnementales
Classe de protection (arbre / boîtier) : IP65
Température de fonctionnement : -30 °C fixe / -5 °C flexible à +80 °C
Humidité : 98% HR, sans condensation

Données mécaniques
Boîtier : acier, zingué ; bride : aluminium (Blind Hollow ø36 mm A)
Arbre : creux non traversant ø10 mm, profondeur 18 mm, acier inoxydable V2A (1.4305 / 303)
Couple de frottement : ≤3 Ncm @20 °C
Vitesse mécanique max : ≤6000 1/min
Chocs / vibrations : choc ≤100 g ; vibration ≤10 g
Longueur : 50,2 mm ; Poids : 405 g
Désalignement max axial / radial : statique ±0,3 / ±0,5 mm ; dynamique ±0,1 / ±0,2 mm

Raccordement électrique
Orientation de sortie : axiale ou radiale
Raccordement : câble fixe 2 m (PVC), diamètre 6 mm, conducteur 0.14 mm² (AWG 26)
Rayon de courbure minimum : 46 mm fixe, 61 mm en flexion

Plan de connexion (signal → couleur)
A → Green
/A → Yellow
B → Gray
/B → Pink
Z → Blue
/Z → Red
Power Supply → Brown
GND → White
Shielding → Shield

Certifications & cycle de vie
Homologations : CE, cULus
Cycle de vie : Nouveau

Informations complémentaires
Diagramme d'impulsions, dessins de cotes et fichiers 2D/3D disponibles pour installation et câblage.

Caractéristiques / spécifications techniques

• Série : UTD-IPT00
• Produit : Codeur incrémental programmable (POSITAL IXARC)
• Plage PPR programmable : 1–32768 (PPR >16384 nécessite réglage en production)
• Sorties : Push-Pull (HTL) ou RS422 (TTL), max 50 mA/canal
• Réponse fréquence max : 1 MHz
• Alimentation : 4.75–30 VDC
• Protection : IP65 (arbre et boîtier)
• Arbre : creux ø10 mm, profondeur 18 mm, inox V2A
• Bride : Blind Hollow ø36 mm (A), aluminium
• Longueur / Poids : 50.2 mm / 405 g
• Normes EMC : DIN EN 61000-6-4 / DIN EN 61000-6-2
• Approvals : CE + cULus
