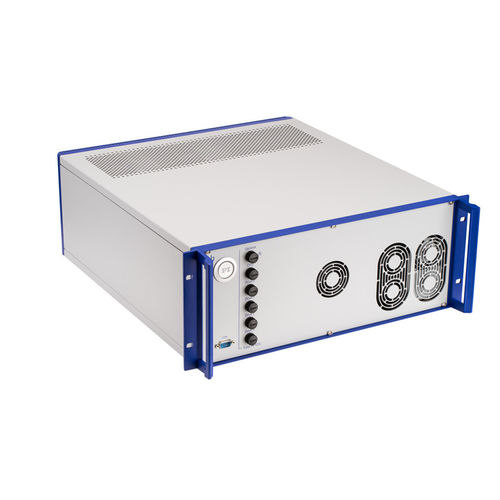

Contrôleur de mouvement 4 axes G-901 series

8 axesservomoteurDC

Pilote intégré pour jusqu'à 4 axes d'entraînement avec servomoteur CA, moteur CC, moteur à bobine mobile, moteur pas à pas - Contrôleur de mouvement ACS avec pilote ACS intégré et module intégré pour l'arrêt sécurisé du couple (STO) - Directement compatible avec les positionneurs de PI - Pour servomoteurs CA / moteurs CC sans balais, moteurs CC à balais, moteurs à bobine mobile, moteurs pas à pas - Puissance de sortie par axe jusqu'à 1500 W - Nombreuses options pour la planification des trajectoires - Extensible jusqu'à 8 axes dans un réseau ACS EtherCAT Vue d'ensemble Les contrôleurs de mouvement G-901 offrent une solution électronique entièrement intégrée avec un contrôleur et un pilote dans un boîtier 19" compatible avec l'industrie. Le contrôleur de mouvement G-901 comprend le contrôleur de mouvement ACS SPiiPlusEC et le maître EtherCAT à la pointe de la technologie. Pilotes intégrés pour 2, 3 ou 4 axes. Possibilité d'évolution via EtherCAT jusqu'à 8 axes synchronisés (modules de pilotage supplémentaires nécessaires). Cycle EtherCAT et taux de génération du profil de mouvement 2 kHz. Vitesse Ethernet jusqu'à 1 GbE. Algorithmes d'asservissement pour les portiques avancés et la commande à double boucle. Fonction de sécurité STO pour couper en toute sécurité l'alimentation des axes. Lignes d'E/S Les entrées et sorties numériques peuvent être configurées de manière flexible. Pour l'évaluation des commutateurs de référence, les entrées numériques peuvent être dirigées vers les connecteurs de moteur. Selon l'application, les entrées pour les interrupteurs de fin de course et de référence peuvent être configurées pour 5 V ou 24 V et également comme entrées PNP ou NPN. Les signaux de déclenchement synchrones de position avec une fréquence de sortie allant jusqu'à 10 Mhz permettent un contrôle précis du processus à des vitesses de déplacement élevées (générateur d'événements de position - PEG).
