Ligne d'usinage et de coupe CNC FC 2000

automatiquepour profilés en PVCpour profilés

Présentation

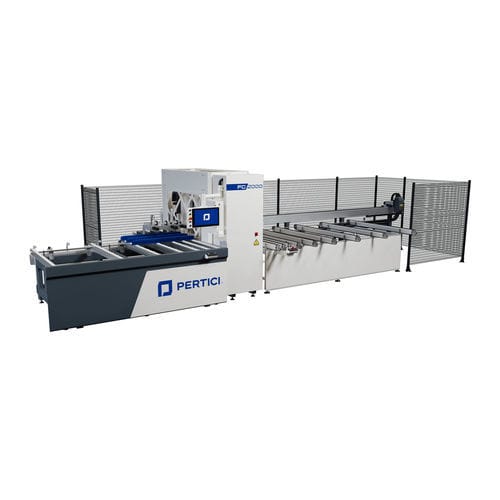

FC 2000 est une ligne d’usinage CNC et de vissage automatique composée d’un magasin de chargement de profilés, d’un module central multibroche et d’un magasin de déchargement.

Fonctions et cycle de production
Le cycle de production de la machine permet d’effectuer toutes les phases de travail — vissage, perçage et fraisage — en séquence. Le profilé est déplacé par une pince de préhension motorisée, réglable en largeur et en hauteur, qui saisit le profilé et l’amène dans la zone de travail.

Options et modules d’usinage
La visseuse est logée sur la table de chargement en position fixe et est réglée en hauteur par un moteur dédié. En option, il est possible d’ajouter 2 visseuses supplémentaires (jusqu’à 3 au total) pour améliorer le temps de cycle. Le module de fraisage CNC à 4 axes, équipé de huit électrobroches, permet l’usinage sur tout le contour de la pièce quelle que soit son orientation.

Capacités et dimensions des profilés
La capacité du magasin de chargement est de 7 barres. La section usinable est de 140 mm (L) x 140 mm (H). La longueur des profilés varie de 300 mm à 4 000 mm. L’unité de travail est équipée d’une cabine insonorisée dans la zone centrale opérative pour protéger l’opérateur et réduire l’impact sonore. FC 2000 est interfacée avec le logiciel 3D CAO-FAO de Pertici et est préparée pour la connexion avec des applications tierces.

Idéal pour

• PVC

caractéristiques / spécifications techniques

• Type : ligne d’usinage CNC et vissage automatique
• Configuration : magasin de chargement, module central multibroche en anneau, magasin de déchargement
• Capacité magasin de chargement : 7 barres
• Section usinable (LxH) : 140 mm x 140 mm
• Plage longueurs profils : 300 mm – 4 000 mm
• Pré-henseur : pince motorisée réglable en largeur et hauteur
• Vissage : 1 visseuse fixe sur table de chargement ; option +2 visseuses (jusqu’à 3 au total)
• Fraisage : module CNC 4 axes avec 8 électrobroches pour usinage tout contour
• Environnement opérateur : cabine insonorisée dans la zone centrale
• Logiciel : interface avec le logiciel 3D CAO-FAO de Pertici ; prêt pour connexions applicatives tierces
• Matériau idéal : PVC
