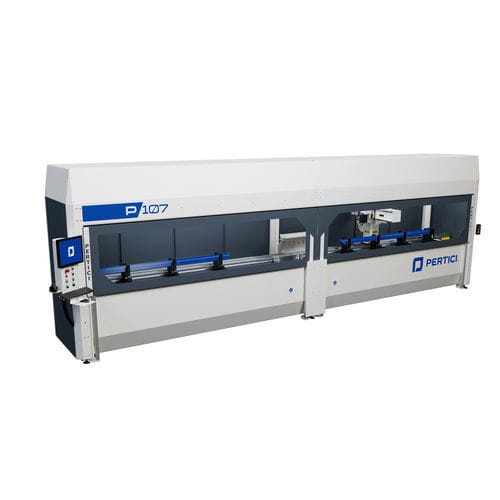

Centre d'usinage 4 axes P107

avec broche pivotantepour acierpour aluminium

Présentation
Le P107 est un centre d’usinage CNC à 4 axes commandés, conçu pour les opérations de fraisage, perçage, taraudage et usinage en bout sur profilés et barres. Convient pour l’aluminium, le PVC, les alliages légers et l’acier jusqu’à 2 mm d’épaisseur. Machine modulaire, adaptable aux besoins de production spécifiques.

Electrobroche & Usinage
Equipé d’une électrobroche 5 kW (S1) avec porte‑outil HSK‑F50, permettant l’usinage du profilé à tout angle entre 0° et 180°.

Serrage & Manipulation des pièces
Le serrage est assuré par quatre étaux compacts permettant l’usinage sur trois faces et le chargement de pièces relativement courtes. Section maximale d’étau : profils jusqu’à 225 mm de base × 260 mm de hauteur. Les étaux sont positionnés par un chariot mobile le long de l’axe X pour un placement précis et une sécurité contre les collisions. En option : système de positionnement des étaux indépendant pour accroître la productivité.

Outillage, Protection & Ergonomie
Le P107 dispose d’un carénage intégral et d’un magasin d’outils dynamique à 8 emplacements sur la zone de travail pour un prélèvement rapide depuis n’importe quel point. Le concept à colonne mobile permet d’atteindre des cadences élevées avec des dimensions globales compactes et facilite le chargement/déchargement des pièces.

Applications

• Aluminium
• PVC

Caractéristiques techniques

• Type de machine : centre d’usinage CNC à 4 axes commandés
• Plage de travail : 7 m (deux points de zéro pneumatique standard)
• Modes de travail : zone unique ou mode pendulaire avec deux zones indépendantes
• Electrobroche : 5 kW (S1)
• Porte‑outil : HSK‑F50
• Angle d’usinage : 0° à 180°
• Serrage : 4 étaux compacts (usinage sur trois faces)
• Section maximale d’étau : base 225 mm × hauteur 260 mm
• Positionnement des étaux : chariot mobile le long de l’axe X ; système de positionnement indépendant en option
• Magasin d’outils : dynamique, 8 emplacements
• Protection : carénage intégral
• Concept mécanique : colonne mobile pour cadences élevées et encombrement réduit
• Ergonomie : conçu pour faciliter le chargement/déchargement des pièces
• Matériaux compatibles : aluminium, PVC, alliages légers et acier jusqu’à 2 mm
