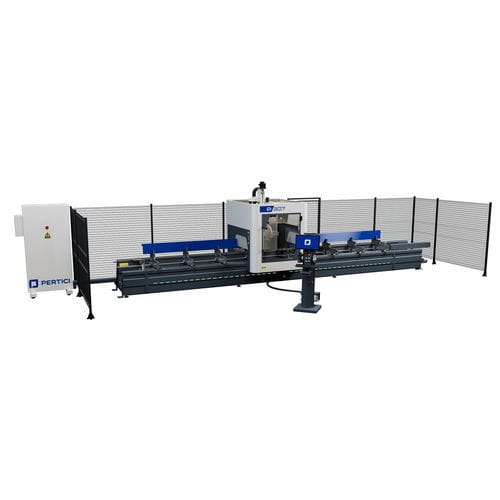

Centre d'usinage 4 axes P series

à broche pivotantepour acierpour aluminium

Présentation
Centre d’usinage CNC à 4 axes commandés, conçu pour effectuer des opérations de fraisage, perçage, filetage, coupe et fraisage en bout sur des barres ou des pièces en aluminium, PVC, alliages légers et acier.

Versions et modes

• Trois versions disponibles : 4 m, 7 m, 9 m
• Deux modes de fonctionnement : zone d’intervention unique ou mode pendulaire avec deux zones d’usinage indépendantes

Broche et cinématique
L’électrobroche développe 8,5 kW en S1 (10 kW en option) avec cône porte-outil HSK-F63. La broche tourne en continu autour de l’axe A de 0° à 180°, permettant l’usinage dans n’importe quelle position de cette plage.

Outillage, magasin et étaux
Le centre est équipé d’un magasin rotatif à 10 positions monté sur chariot, compatible avec des fraises standard et des fraises à disque. Selon la version, la machine peut être configurée avec 8 ou 12 étaux automatiques positionnés le long de l’axe X, commandés automatiquement via un chariot mobile ou de manière indépendante avec un axe dédié (option). Un groupe de lames de 500 mm pour coupe à 90° est disponible en option.

Opérations typiques

• Fraisage
• Perçage
• Filetage
• Coupe
• Fraisage en bout

Idéal pour

• Aluminium
• PVC
• Alliages légers
• Acier

Caractéristiques / spécifications techniques

• Versions : 4 m, 7 m, 9 m
• Modes de fonctionnement : zone unique ou pendulaire (2 zones indépendantes)
• Axes commandés : 4
• Électrobroche : 8,5 kW en S1 (10 kW en option)
• Cône porte-outil : HSK-F63
• Axe A : rotation continue 0°–180°
• Magasin rotatif : 10 positions
• Outillage : compatible fraises standard et fraises à disque
• Étaux : configurable en 8 ou 12 étaux automatiques le long de l’axe X (chariot mobile ou axe dédié en option)
• Option : groupe de lames 500 mm pour coupe à 90°
• Matériaux prévus : aluminium, PVC, alliages légers, acier
