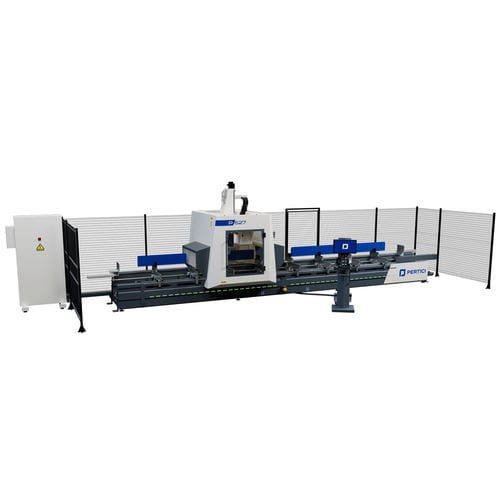

Centre d'usinage 5 axes PREMIUM series

à broche pivotantepour acierpour aluminium

Présentation produit
Centre d’usinage CNC 5 axes conçu pour le fraisage, le perçage, le filetage, la coupe et le fraisage en bout sur barres et pièces de grandes dimensions en aluminium, PVC, alliages légers et acier. Configurable selon les besoins de production pour offrir flexibilité et débit élevé en milieu industriel.

Versions et modes de fonctionnement

• Deux longueurs disponibles : 7 m et 9 m.
• Modes de fonctionnement : zone unique ou mode pendulaire avec deux zones indépendantes pour chargement continu et productivité accrue.

Electrobroche et porte-outil
Electrobroche 11 kW (S1) avec cône porte-outil HSK-F63, adaptée aux usinages lourds et aux opérations d'usinage de précision.

Mouvements et axes
Les axes de tête A et C offrent un positionnement étendu : A ±90°, C ±320°, permettant des opérations composées et des usinages inclinés grâce aux 5 axes interpolés commandés.

Magasin d’outils et outil lame
Magasin rotatif intégré à 16 positions sur le chariot pour fraises standard et fraises à disque jusqu’à Ø180 mm. Un magasin dédié accueille l’outil lame Ø450 mm avec attachement HSK-F63, exploitant les 5 axes interpolés pour coupes composées, coupes droites, fraisages en bout et rognage.

Étaus et disposition
Configuration possible avec 8 ou 12 étaux automatiques le long de l’axe X. Chaque étau fonctionne indépendamment pour un positionnement précis et une grande flexibilité. Le système de déplacement des étaux est contenu dans le bâti pour maintenir la table dégagée.

Usinage post-coupe du profilé
Possibilité d’effectuer l’usinage de la tête du profilé après coupe et séparation des pièces, permettant la poursuite des opérations et l’amélioration de l’efficacité de production.

Idéal pour
Aluminium, PVC, alliages légers, acier

Avantages de la version PREMIUM

• Supports additionnels sur les étaux pour augmenter la surface d’appui.
• Système de déplacement des étaux inséré dans le bâti via chaînes porte-tubes pour libérer la surface de la table et faciliter l’évacuation des copeaux.
• Dispositif de relevé de longueur d’outil intégré au logiciel machine pour un réglage rapide et précis.
• Système de distribution de graisse centralisé pour maintenir les guides à billes et réduire l’usure.

Image / Schéma
Images produit et illustration descriptive de la version Premium incluses.

Caractéristiques techniques

• Modèle : P527 | P529 PREMIUM
• Type : Centre d’usinage CNC 5 axes commandés
• Matériaux : Aluminium, PVC, alliages légers, acier
• Versions longueur : 7 m, 9 m
• Modes de fonctionnement : zone unique ou mode pendulaire (deux zones indépendantes)
• Electrobroche : 11 kW (S1)
• Cône porte-outil : HSK-F63
• Axe A : ±90°
• Axe C : ±320°
• Axes : 5 axes interpolés commandés
• Magasin outils sur chariot : magasin rotatif 16 positions
• Diamètre max fraises/disques : 180 mm
• Outil lame : Ø 450 mm avec HSK-F63, logé en magasin dédié
• Étaux : configurable en 8 ou 12 étaux automatiques, étaux indépendants
• Système mouvement étaux : contenu dans le bâti via chaînes porte-tubes
• Capacités : fraisage, perçage, filetage, coupe, fraisage en bout, coupes composées et rognage
• Fonction spéciale : usinage tête profilé après séparation pour production continue
