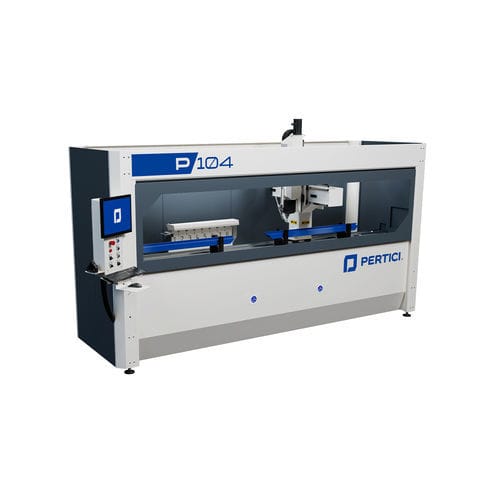

Centre d'usinage 4 axes P104 Essential

à broche pivotantepour acierpour aluminium

Description
Centre d’usinage CNC à 4 axes commandés conçu pour effectuer des opérations de fraisage, perçage, taraudage et fraisage en bout sur barres ou pièces en aluminium, PVC, alliages légers et acier jusqu’à 2 mm d’épaisseur. La machine peut être configurée selon les exigences de production pour assurer flexibilité et efficacité.

Fonctionnalités principales

• Point zéro pneumatique à gauche permettant d’usiner des profilés jusqu’à 3,2 m ; possibilité de doubler la longueur avec l’installation en option d’un deuxième point zéro.
• Électrobroche de 5 kW en S1 avec cône porte-outil HSK-F50 ; permet d’usiner le profilé à n’importe quel angle entre 0° et 180°.
• Serrage assuré par quatre étaux aux dimensions réduites pour permettre un usinage maximal sur trois faces et le chargement de pièces relativement courtes.
• Section maximale logeable dans l’étau : 225 mm de base × 260 mm de hauteur.
• Disposition le long de l’axe X avec chariot mobile : l’étau est accroché et positionné avec grande précision, garantissant un positionnement optimisé des opérations d’usinage et une sécurité accrue contre les collisions.
• Magasin d’outils 8 emplacements fixé au centre du banc.
• Concept à colonne mobile permettant d’atteindre des cadences élevées tout en conservant des dimensions compactes et une bonne ergonomie pour le chargement/déchargement.

Applications
Aluminium

Caractéristiques / spécifications techniques

• Modèle : P104 Essential
• Axes : 4 axes commandés
• Opérations : fraisage, perçage, taraudage, fraisage en bout
• Matériaux : aluminium, PVC, alliages légers, acier jusqu’à 2 mm d’épaisseur
• Point zéro pneumatique (gauche) : longueur d’usinage standard jusqu’à 3,2 m (extensible avec deuxième point zéro en option)
• Électrobroche : 5 kW (S1), cône porte-outil HSK-F50
• Plage d’usinage angulaire : 0° – 180°
• Serrage : 4 étaux ; section maximale logeable 225 mm (base) × 260 mm (hauteur)
• Magasin d’outils : 8 emplacements, fixé au centre du banc
• Configuration : colonne mobile avec chariot mobile sur l’axe X pour positionnement précis de l’étau et sécurité anti-collision
