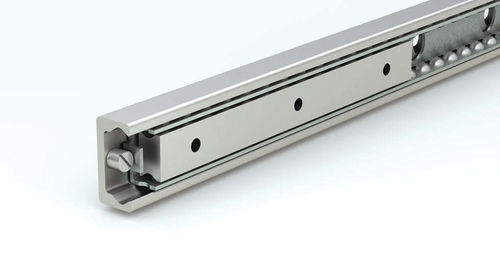

Glissière linéaire à extension totale SDC series

à billesde tiroirforte charge

Présentation
Glissières linéaires à billes avec rails-guides en C conçues pour un mouvement linéaire guidé et contenu. La Série SDC utilise une cage à billes de précision séparée et un rail en acier trempé. La chariot interne supporte la charge à l'intérieur du rail externe fixe en C tandis que la cage à billes retient les billes d'acier entre les surfaces du chariot et du rail, assurant un contact roulant à faible friction et une distribution uniforme des charges.

Principe de fonctionnement
Le chariot interne est poussé ou tiré à l'intérieur du rail fixe en C. La cage à billes flotte entre le chariot et le rail et parcourt typiquement environ la moitié de la course du chariot. Des butées mécaniques intégrées limitent la course à l'intérieur de la longueur du rail, protégeant les composants internes et maintenant le mouvement à l'intérieur de l'enveloppe du rail.

Avantages et applications

• Mouvement contenu à l'intérieur d'une enveloppe en C pour une protection et une résistance aux débris
• Contact roulant à faible friction et chemin de charge distribué pour une longue durée de service sous charges élevées
• Possibilité d'utiliser plusieurs chariots internes sur un même rail pour des systèmes modulaires à haute capacité
• Applications typiques : plateformes industrielles lourdes, grands panneaux d'accès, systèmes de mise en position robotisés, systèmes d'accès machine et autres installations exigeant un mouvement linéaire contenu

Caractéristiques

• Géométrie fermée en C : le coulisseau interne reste dans l'enveloppe du rail
• Cage à billes séparée : billes d'acier maintenues entre le chariot et le rail
• Capacité multi-chariots pour configurations modulaires et multi-coulisseaux
• Options de course en simple ou double sens
• Butées mécaniques intégrées pour limiter et protéger la course
• Conception fermée aidant à protéger les composants internes des débris tout en maintenant un guidage précis

Caractéristiques / Spécifications techniques

• Série : SDC Series
• Course maximale : jusqu'à 1,310 mm
• Longueurs de rail disponibles : de 130 mm à 1,970 mm
• Capacité de charge : jusqu'à 65,272 N
• Course typique du chariot interne par rapport à la course du chariot : la cage à billes parcourt généralement environ la moitié de la course du chariot
• Disponible en configurations de course simple et double sens
• Exemples de formats produit (illustratifs) : variantes SDC43 (dimensions internes d'exemple indiquées) : ex. SDC43N-1330-610 — largeur de rail 43 mm, longueur de rail 1330 mm, chariot interne 610 mm
