Glissière linéaire extension partielle SDP series

de tiroirforte chargerésistante à la corrosion

Présentation

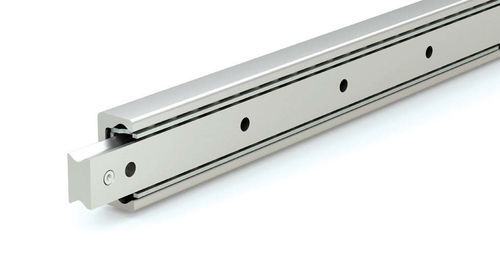

Les coulisses de tiroir à extension partielle haute capacité (série SDP) sont des ensembles télescopiques en acier composés d'un coulisseau interne, d'une cage à billes de précision et de rails externes trempés. La conception à extension partielle permet à la plateforme porte-charge de s'étendre sur une partie de la longueur du rail tout en restant supportée à l'intérieur de l'armature pour compacité et stabilité. La série SDP de PBC Linear fonctionne comme coulisse à extension partielle autonome et comme élément modulaire pour montage arrière, en face ou côte à côte.

Principaux avantages

• Mouvement à extension partielle pour un guidage contrôlé lorsque l'extension complète n'est pas nécessaire
• Empreinte compacte facilitant l'intégration dans des châssis ou armoires
• Construction en acier trempé avec finition résistante à la corrosion
• Guidage par billes de précision pour des performances régulières sous charge

Applications

• Plateaux de machine, compartiments d'outillage et tiroirs d'équipement
• Panneaux de service et portes d'accès machine
• Systèmes d'automatisation, stockage industriel et rayonnage
• Équipements mobiles légers et enceintes montées en rack nécessitant un déplacement limité

Exemples de produits (représentatifs)

• Coulisse de tiroir en acier SDP43S-1970 — Extension partielle — Largeur : 43 mm — Course : 1013 mm
• Coulisse de tiroir en acier SDP43S-1890 — Extension partielle — Largeur : 43 mm — Course : 963 mm
• Coulisse de tiroir en acier SDP43S-1810 — Extension partielle — Largeur : 43 mm — Course : 928 mm
• Coulisse de tiroir en acier SDP43S-1730 — Extension partielle — Largeur : 43 mm — Course : 878 mm

Caractéristiques / spécifications techniques

• Conception : coulisse télescopique acier à extension partielle avec coulisseau interne et cage à billes de précision
• Course maximale : Jusqu'à 1013 mm
• Longueurs de rail disponibles : 130 mm à 1970 mm
• Profil type : largeur de rail 43 mm (exemple série SDP)
• Capacité de charge : Supporte jusqu'à 24 230 N
• Construction : rails en acier trempé
• Finition : finition résistante à la corrosion
• Guidage : guidage par billes de précision pour un mouvement fluide et répétable
• Cas d'utilisation : plateaux de machine, panneaux de service, compartiments d'équipement, systèmes d'automatisation, stockage industriel, portes d'accès machine, équipements mobiles
