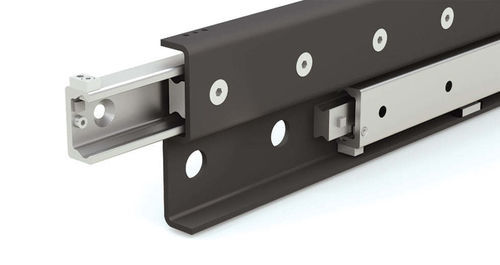

Glissière linéaire à extension totale SDS

de tiroirforte chargeen acier

Vue d'ensemble
Les glissières de tiroir à extension totale sont des ensembles de rails linéaires télescopiques basés sur un mécanisme à cage à billes permettant à une plate-forme porte-charge de se déplacer vers l'extérieur sur toute sa longueur utile, exposant un plateau, un panneau, une benne ou une plate-forme soutenu(e) au-delà de la structure de montage. Les glissières côte à côte placent deux sections de rail l'une à côté de l'autre du même côté de la charge, créant une structure étroite de type poutre pour les applications où la largeur est limitée mais où un guidage, une rigidité et un soutien de charge sont requis.

Caractéristiques SDS S-Beam côte à côte
Les glissières de tiroir en acier heavy-duty SDS S-Beam de PBC Linear utilisent deux rails SDP en acier trempé disposés côte à côte pour créer un système de glissière compact et rigide adapté aux conceptions industrielles étroites. En positionnant les rails épaule contre épaule, la série SDS réduit la flexion et maintient un alignement contrôlé tout en permettant une extension fluide sous charge. La configuration SDS diffère des glissières à montage arrière (priorisent la portée maximale) et des glissières à montage frontal (rails plus enfermés pour protection contre la contamination). Les glissières SDS côte à côte sont conçues pour intégrer une extension heavy-duty dans des enveloppes de montage fines tout en conservant un mouvement stable et contrôlé.

Caractéristiques fonctionnelles clés

• Ensemble de rails linéaires télescopiques utilisant un mécanisme à cage à billes pour un guidage à faible friction
• Disposition des rails côte à côte (même côté) pour des enveloppes de montage étroites et une rigidité améliorée
• Profil S-Beam optimisé pour les applications heavy-duty à espace contraint
• Rails SDP en acier trempé ; finition zincée courante sur les variantes industrielles
• Conçu pour exposer complètement un plateau, panneau, bac ou plate-forme au-delà de la structure de montage

Applications
Applications industrielles et commerciales nécessitant un guidage heavy-duty à extension totale depuis un seul côté lorsque la largeur de l'ensemble est limitée mais que la rigidité et le mouvement contrôlé sont essentiels (exemples : plateaux de machines étroits, plates-formes d'équipements en porte-à-faux, bacs et tiroirs industriels).

Spécifications techniques

• Nom de la série : SDS S-Beam (Side-by-Side)
• Mécanisme : éléments roulants à cage à billes (glissière télescopique à billes)
• Matériau des rails : rails SDP en acier trempé (glissières industrielles souvent zinguées)
• Configuration de montage : côte à côte / même côté (deux rails épaule contre épaule)
• Largeurs nominales de rail observées : 28 mm (SDS28S) et 43 mm (SDS43S)
• Longueurs de rail disponibles (indiquées) : 290 mm à 1 570 mm
• Course maximale (indiquée) : jusqu'à 1 520 mm
• Capacité de charge (indiquée) : jusqu'à 5 578 N
• Objectif de conception : profil mince pour agencements étroits tout en préservant la rigidité et l'extension contrôlée sous charge
