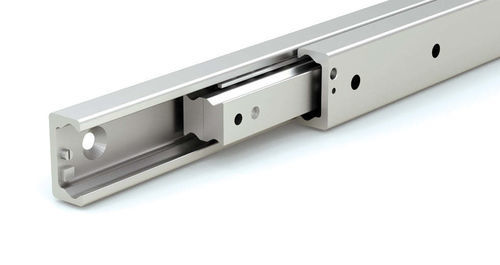

Glissière linéaire à extension totale SDF series

de tiroirforte chargeen acier

Présentation
Les glissières de tiroir à montage frontal sont des ensembles de rails linéaires télescopiques fixés sur une surface de montage avant et basés sur un mécanisme à cage à billes pour un coulissement fluide. En configuration montage frontal, les sections de rail sont disposées face à face, formant un profil plus fermé autour de la cage à billes et des éléments roulants pour les protéger de la poussière, des débris, des copeaux de bois et autres contaminations légères. La série SDF pour usage intensif utilise des sections de rail SDP en acier trempé dans cette disposition face à face pour un déplacement à extension totale dans des applications industrielles.

Applications

• Planchers d'usine
• Machines d'emballage
• Équipements de menuiserie
• Enceintes industrielles
• Panneaux d'accès et maintenance

Principales caractéristiques

• Conception résistante aux particules : profil montage frontal fermé protégeant la cage à billes et les éléments roulants
• Configuration télescopique montée en face pour un déplacement guidé à extension totale
• Sections de rail SDP en acier trempé pour service lourd
• Disponibles en configurations de course à sens unique ou double sens
• Course maximale : jusqu'à 2 026 mm
• Longueurs de rails disponibles : 130 mm à 1 970 mm
• Capacité de charge : jusqu'à 1 909 N
• Tailles nominales (exemple) : 43 mm pour variantes SDF43

Caractéristiques techniques

• Série : SDF (SDF Series)
• Type : Glissière de tiroir télescopique montage frontal à extension totale
• Mécanisme : Cage à billes (éléments roulants)
• Matériau des rails : Acier trempé (sections de rail SDP)
• Configuration : Disposition face à face des rails (profil fermé)
• Options de course : Configurations à sens unique et double sens
• Course maximale : Jusqu'à 2 026 mm
• Longueurs de rails disponibles : 130 mm à 1 970 mm
• Capacité de charge : Jusqu'à 1 909 N
• Résistance aux particules : Résistant à la poussière ; protège la cage à billes des poussières, débris et copeaux
• Exemples de tailles nominales : 43 mm (variantes SDF43)
• Applications typiques : Planchers d'usine, machines d'emballage, équipements de menuiserie, enceintes industrielles, panneaux d'accès
