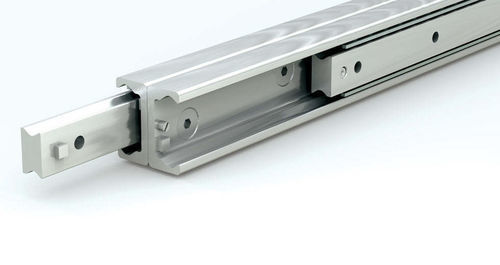

Glissière linéaire à extension totale SDB series

télescopiquede tiroirforte charge

PrésentationLes glissières de tiroir à montage arrière sont des ensembles de rails linéaires télescopiques soutenus depuis une surface de fixation arrière et conçus pour une extension totale. La SDB Series utilise deux rails SDP en acier trempé montés dos à dos pour former une configuration télescopique rigide permettant au coulisseau interne de dépasser la longueur nominale du rail, offrant ainsi une grande portée depuis un encombrement de fixation réduit. Ce montage arrière est adapté lorsque le montage latéral est impraticable, lorsque l'accès est confiné ou lorsqu'une charge en porte-à-faux doit rester stable pendant toute la course. Les glissières SDB sont destinées aux applications industrielles et lourdes, fournissant un guidage précis, un support de charge et une rigidité en extension.

Caractéristiques

• Mouvement télescopique étendu : la course dépasse la longueur individuelle du rail
• Flexibilité de conception : configurations disponibles en simple et double sens de course
• Course maximale : jusqu'à 2,026 mm
• Longueurs de rail disponibles : 130 mm à 1,970 mm
• Capacité de charge : jusqu'à 3,092 N
• Configuration dos à dos : rigidité améliorée en extension
• Construction : rails SDP en acier trempé ; variantes typiques : acier trempé zingué avec guidage à billes de précision pour résistance à la corrosion et mouvement fluide

Questions fréquentes

• Qu'est-ce qu'une glissière à montage arrière ? Une glissière à montage arrière est un ensemble de rails linéaires soutenu depuis la surface arrière et conçu pour supporter des charges en porte-à-faux lorsque l'élément mobile s'étend sans support latéral. On l'utilise lorsque le montage latéral est impraticable ou lorsqu'une grande portée est nécessaire à partir d'une base compacte.
• Quand utiliser une glissière à montage arrière plutôt qu'une montage latéral ? On choisit une glissière arrière lorsque l'accès latéral est limité, lorsque l'application exige que la charge s'étende depuis un support arrière fixe, ou pour des assemblages en porte-à-faux et profonds nécessitant une longue portée depuis un encombrement réduit.

Spécifications techniques

• Nom de la série : SDB Series
• Configuration des rails : deux rails SDP en acier trempé montés dos à dos (télescopique)
• Course maximale : jusqu'à 2,026 mm
• Longueurs de rail disponibles : 130 mm à 1,970 mm
• Capacité de charge : jusqu'à 3,092 N
• Options de direction : configurations en simple et double sens de course
• Matériaux / finition : rails en acier trempé ; variantes indiquant acier trempé zingué avec guidage à billes de précision pour résistance à la corrosion
• Exemple de profil typique : largeur 43 mm (plusieurs variantes avec profil 43 mm et courses variables)
• Applications : glissière de tiroir lourde, guide industriel de tiroir, charges en porte-à-faux, accès dans structures confinées, grande portée depuis un montage compact
