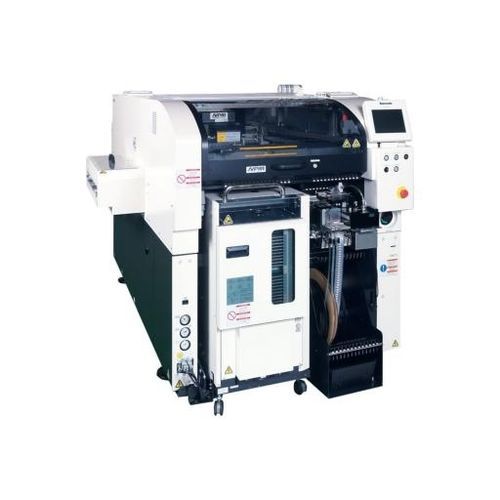

Machine de placement CMS NPM-W2

pour PCB simple ou double facemodulaire

Le NPM-W2 amplifie les capacités du NPM-W original en augmentant le débit de 10 % et la précision de 25 %. Il intègre également de nouvelles innovations telles que notre incomparable caméra de reconnaissance multiple. Combinées, ces caractéristiques étendent la gamme de composants jusqu'à la puce 03015mm, tout en préservant la capacité des composants 120x90mm jusqu'à 40mm de haut et des connecteurs de près de 6" de long (150mm). La caméra révolutionnaire de reconnaissance multiple combine trois capacités d'imagerie distinctes en un seul système : alignement 2D, inspection de l'épaisseur des composants et mesure de la coplanarité 3D. - Productivité et qualité accrues grâce à l'intégration des processus d'impression, de placement et d'inspection - Pour les cartes et les circuits imprimés de plus grande taille, jusqu'à 750 x 550 mm, avec une gamme de composants allant jusqu'à L150 x L25 x T30 mm - Productivité accrue de la zone grâce au placement à deux voies - Chariots d'alimentation et banques de buses à changement rapide - Tête légère à 16 buses (pour 77 000 CPH) avec une précision de placement accrue jusqu'à 25um (cpk ≥ 1.0) Dimensions du circuit imprimé (mm) * - Voie unique Montage par lots : L 50 x L 50 ~ L 750 x L 550 montage à 2 positions : L 50 x L 50 ~ L 350 x L 550 [*1] Dimensions du circuit imprimé (mm) * - Double voie Double transfert (Batch) : L 50 × W 50 ~ L 750 × W 260 Double transfert (2 positions) : L 50 × W 50 ~ L 350 × W 260 Transfert simple (lot) : L 50 × W 50 ~ L 750 × W 510 Transfert simple (2 positions) : L 50 × W 50 ~ L 350 × W 510 [*1] Source électrique - AC triphasé 200, 220, 380, 400, 420, 480 V 2,8 kVA
