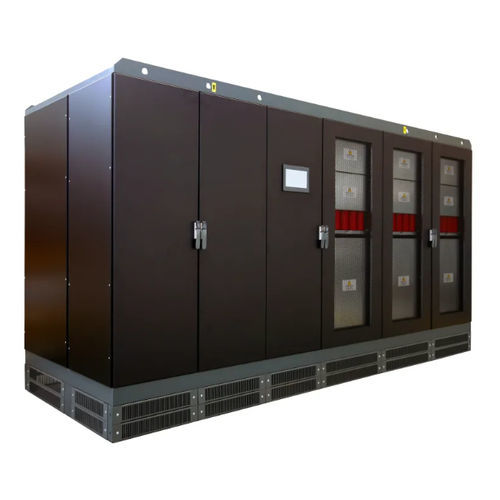

Stabilisateur de tension triphasé ODYSSEY

automatiqueélectronique

Présentation du produit
Stabilisateur de tension triphasé Odyssey conçu pour maintenir une tension de sortie stable pour les installations électriques industrielles. Plage de puissance : 80–4000 kVA. Commande IGBT avec topologie à double conversion et régulation indépendante par phase. Installation intérieure ; protège les équipements connectés contre les fluctuations de tension d'entrée, les déséquilibres et les surtensions transitoires. Bypass automatique en cas de surcharge.

Spécifications techniques
Fréquence : 50 Hz ±5% ou 60 Hz ±5%
Régulation de tension : commande IGBT (technologie double conversion)
Paramètres d'ajustement : régulation indépendante par phase
Tensions cibles sélectionnables : 220 / 230 / 240 V (L-N) — 380 / 400 / 415 V (L-L)
Précision de la tension de sortie : ±0,5%
Variation de charge admise : Jusqu'à 100%
Déséquilibre de charge admis [%] : 100
Refroidissement : ventilation forcée
Température ambiante : 0 à +40°C
Température de stockage : 0 à +60°C
Humidité relative maximale (sans condensation) : <95%
Surcharge admise : 110% en continu, 120% pendant 60 s, >120% protection par contournement automatique
Couleur : RAL 9005
Instrumentation :

• Panneau tactile 10" multilingue (accès à distance disponible via logiciel dédié sur le même réseau Ethernet)

Installation : intérieure
Système de communication : MODBUS TCP/IP
Protection contre les surtensions :

• Parafoudres d'entrée de classe I
• Parafoudres de sortie de classe II

Protections additionnelles :

• Protection par contournement automatique

Caractéristiques clés

• Plage de puissance nominale : 80 kVA à 4000 kVA (variantes de modèles disponibles)
• Fréquence sélectionnable : 50 Hz ±5% ou 60 Hz ±5%
• Tensions cibles sélectionnables : 220 / 230 / 240 V (phase-neutre) et 380 / 400 / 415 V (phase-phase)
• Précision de la tension de sortie : ±0,5%
• Surcharge continue admise : 110 % ; court terme 120 % pendant 60 s ; >120 % géré par contournement automatique
• Méthode de refroidissement : ventilation forcée
• Température ambiante de fonctionnement : 0 à +40 °C ; stockage : 0 à +60 °C
• Humidité relative maximale (sans condensation) : <95%
• Contrôle et supervision : panneau tactile multilingue 10" ; accès à distance via logiciel dédié sur Ethernet
• Communication : MODBUS TCP/IP
• Protection contre les surtensions : parafoudres d'entrée Classe I et parafoudres de sortie Classe II
• Installation : intérieure
