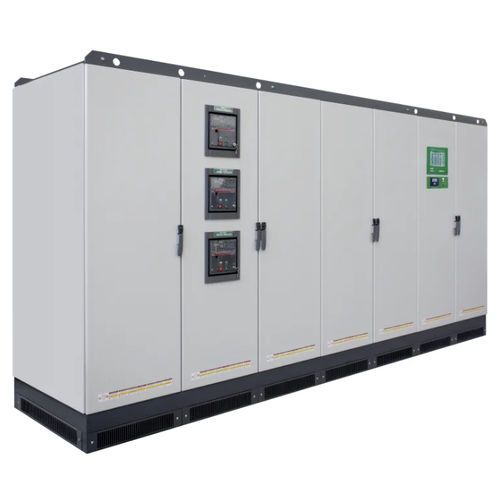

Stabilisateur de tension triphasé Sirius advance

dynamique

Présentation
Stabilisateur de tension triphasé électromécanique, plage de puissance 60–4000 kVA. Solution pour prévenir les problèmes liés à l'instabilité de la tension d'entrée. STABILISATEURS DE TENSION ÉLECTROMÉCANIQUES.

Fonctionnalités principales

• Fréquence : 50Hz ±5% ou 60Hz ±5%
• Ajustement des paramètres énergétiques : contrôle à phases indépendantes
• Tension cible sélectionnable : 210–255V (L-N) / 360–440V (L-L)
• Précision de la tension de sortie : ±0,5%
• Variation de charge admissible : jusqu'à 100%
• Déséquilibre de charge admissible : 100%
• Refroidissement : ventilation naturelle (assistée par ventilateurs au-dessus de 35°C)
• Température de fonctionnement : -25°C à +45°C ; stockage : -25°C à +60°C
• Humidité relative maximale : <95% (sans condensation)
• Surcharge admissible : 200% pendant 2 minutes
• Distorsion harmonique : non introduite
• Couleur : RAL 7035
• Installation : interne

Instrumentation

• Écran tactile 10" multilingue, accès distant via VNC
• Contrôleurs de puissance réactive

Protection contre les surtensions

• Parafoudre classe I en entrée
• Parafoudre classe II en sortie
• Système de retour de tension optimal via supercondensateurs en cas de coupure

Kit de dérivation et protections

• Disjoncteur automatique en entrée
• Commutateur by-pass avec disjoncteur automatique interbloqué
• Disjoncteur automatique motorisé et interbloqué en sortie avec protections sous/surtension, surcharge, manque et séquence de phase

Système de correction automatique du facteur de puissance

• Basé sur des condensateurs triphasés en polypropylène métallisé, Un = 525V
• Réactance de barrage triphasée (≈180Hz)

Variantes disponibles — Sirius advance ±20% / ±15%
Type | Puissance nominale (kVA) | Courant d'entrée max (A) | Courant en sortie nominal (A)
100-20 | 100 | 180 | 144
125-15 | 125 | 212 | 180
125-20 | 125 | 226 | 180
160-15 | 160 | 272 | 231
160-20 | 160 | 289 | 231
200-15 | 200 | 340 | 289
200-20 | 200 | 361 | 289
250-15 | 250 | 425 | 361
250-20 | 250 | 451 | 361
320-15 | 320 | 543 | 462
320-20 | 320 | 577 | 462
400-15 | 400 | 679 | 577
400-20 | 400 | 722 | 577
500-15 | 500 | 849 | 722
500-20 | 500 | 902 | 722
630-15 | 630 | 1070 | 909
630-20 | 630 | 1137 | 909
800-15 | 800 | 1359 | 1155
800-20 | 800 | 1443 | 1155
1000-15 | 1000 | 1698 | 1443
1000-20 | 1000 | 1804 | 1443
1250-15 | 1250 | 2123 | 1804
1250-20 | 1250 | 2255 | 1804
1600-15 | 1600 | 2717 | 2309
1600-20 | 1600 | 2887 | 2309
2000-15 | 2000 | 3396 | 2887
2000-20 | 2000 | 3609 | 2887
2500-15 | 2500 | 4245 | 3609
2500-20 | 2500 | 4511 | 3609
3200-15 | 3200 | 5434 | 4619
3200-20 | 3200 | 5774 | 4619
4000-15 | 4000 | 6793 | 5774

Variantes disponibles — Sirius advance ±30% / ±25%
Type | Puissance nominale (kVA) | Courant d'entrée max (A) | Courant en sortie nominal (A)
60-30 | 60 | 124 | 87
80-25 | 80 | 154 | 115
80-30 | 80 | 165 | 115
100-25 | 100 | 192 | 144
100-30 | 100 | 206 | 144
125-25 | 125 | 241 | 180
125-30 | 125 | 258 | 180
160-25 | 160 | 308 | 231
160-30 | 160 | 330 | 231
200-25 | 200 | 385 | 289
200-30 | 200 | 412 | 289
250-25 | 250 | 481 | 361
250-30 | 250 | 516 | 361
320-25 | 320 | 616 | 462
320-30 | 320 | 660 | 462
400-25 | 400 | 770 | 577
400-30 | 400 | 825 | 577
500-25 | 500 | 962 | 722
500-30 | 500 | 1031 | 722
630-25 | 630 | 1212 | 909
630-30 | 630 | 1299 | 909
800-25 | 800 | 1540 | 1155
800-30 | 800 | 1650 | 1155
1000-25 | 1000 | 1925 | 1443
1000-30 | 1000 | 2062 | 1443
1250-25 | 1250 | 2406 | 1804
1250-30 | 1250 | 2578 | 1804
1600-25 | 1600 | 3079 | 2309
1600-30 | 1600 | 3299 | 2309
2000-25 | 2000 | 3849 | 2887
2000-30 | 2000 | 4124 | 2887
2500-25 | 2500 | 4811 | 3609

Caractéristiques / spécifications techniques

• Fréquence : 50Hz ±5% ou 60Hz ±5%
• Tension cible sélectionnable : 210–255V (L-N) / 360–440V (L-L)
• Précision de sortie : ±0,5%
• Variation de charge admissible : jusqu'à 100%
• Surcharge admissible : 200% pendant 2 minutes
• Température de fonctionnement : -25°C à +45°C ; stockage : -25°C à +60°C
• Humidité : <95% sans condensation
• Refroidissement : ventilation naturelle (ventilateurs au-dessus de 35°C)
• Communication : Ethernet / USB / MODBUS / Ortea XCloud
• Instrumentation : écran tactile 10", contrôleurs de puissance réactive
• Protections : parafoudre classe I (entrée) et classe II (sortie), retour de tension par supercondensateurs

Remarques
Les tableaux ci-dessus listent toutes les variantes de puissance / courant disponibles pour les plages ±20%/±15% et ±30%/±25%. Une fiche technique est disponible pour chaque variante.
