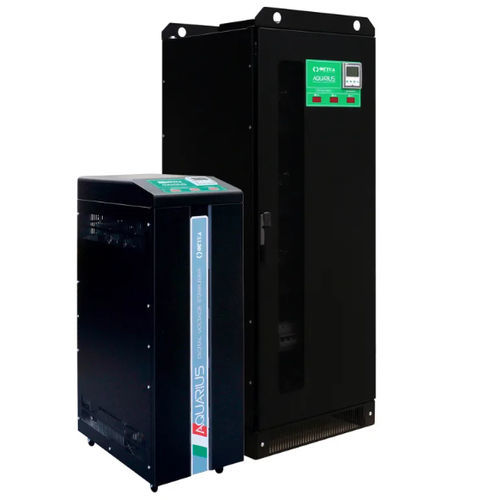

Stabilisateur de tension triphasé AQUARIUS PLUS

statiqueautomatiqueélectronique

Présentation
Gamme de stabilisateurs de tension statiques triphasés Aquarius plus, disponible pour puissances de 10 à 120 kVA. Conçu pour prévenir les dysfonctionnements d'équipements causés par l'instabilité de la tension d'entrée et fournir une tension de sortie régulée pour installations industrielles et tertiaires.

Caractéristiques techniques
Fréquence : 50 Hz ±5% ou 60 Hz ±5%
Régulation de la tension : Contrôle IGBT
Contrôle des phases : Ajustement indépendant par phase
Tensions sélectionnables : 220-230-240 V (L-N) / 380-400-415 V (L-L)
Précision de la tension de sortie : ±0,5%
Variation de charge admissible : Jusqu'à 100%
Déséquilibre de charge admissible : 100%
Refroidissement : Ventilation forcée
Température ambiante de fonctionnement : -25°C à +45°C
Température de stockage : -25°C à +60°C
Humidité relative maximale : <95% sans condensation
Surcharge admissible : 150% pendant 2 s
Couleur de l'armoire : RAL 9005
Instrumentation :

• Multimètre digital en sortie

Installation : Intérieure
Protection contre les surtensions :

• Parafoudres classe II en sortie

Protections supplémentaires :

• Filtres EMI/RFI
• Disjoncteur d'entrée
• By-pass de protection automatique
• By-pass de maintenance manuel

Variantes ±20%/±15%
Type | Puissance nominale (kVA) | Courant d'entrée max (A) | Courant de sortie nominal (A)
ETP20-20 | 20 | 36 | 29
ETP30-15 | 30 | 51 | 43
ETP30-20 | 30 | 54 | 43
ETP45-15 | 45 | 76 | 65
ETP45-20 | 45 | 81 | 65
ETP60-15 | 60 | 102 | 87
ETP60-20 | 60 | 109 | 87
ETP90-15 | 90 | 153 | 130
ETP90-20 | 90 | 162 | 130
ETP120-15 | 120 | 204 | 173

Variantes ±30%/±25%
Type | Puissance nominale (kVA) | Courant d'entrée max (A) | Courant de sortie nominal (A)
ETP10-30 | 10 | 20 | 14
ETP15-25 | 15 | 29 | 22
ETP15-30 | 15 | 31 | 22
ETP20-25 | 20 | 39 | 29
ETP20-30 | 20 | 41 | 29
ETP30-25 | 30 | 57 | 43
ETP30-30 | 30 | 61 | 43
ETP45-25 | 45 | 86 | 65
ETP45-30 | 45 | 93 | 65
ETP60-25 | 60 | 116 | 87

Caractéristiques / spécifications techniques

• Stabilisateur de tension statique triphasé, gamme de puissances exemples de 10 à 120 kVA selon variante
• Fréquence compatible sélectionnable : 50 Hz ±5% ou 60 Hz ±5%
• Régulation de tension par IGBT pour correction rapide et précise
• Contrôle indépendant des phases pour charges déséquilibrées
• Tensions cibles sélectionnables adaptées aux normes de distribution
• Précision de sortie : ±0,5%
• Prise en charge de variations de charge jusqu'à 100% et déséquilibre jusqu'à 100%
• Refroidissement par ventilation forcée
• Température de fonctionnement : -25°C à +45°C ; stockage : -25°C à +60°C
• Humidité relative maximale : <95% (sans condensation)
• Capacité de surcharge : 150% pendant 2 secondes
• Armoire RAL 9005 ; instrumentation : multimètre digital en sortie
• Installation prévue en intérieur
• Protection contre les surtensions via parafoudres de classe II en sortie
• Protections additionnelles : filtres EMI/RFI, disjoncteur d'entrée, by-pass automatique de protection et by-pass manuel de maintenance
• Différents modèles ETPxx-yy pour couvrir diverses exigences de puissance et courant

Remarques
Les variantes disponibles couvrent une large plage de puissances et de configurations courant d'entrée/sortie adaptées aux applications industrielles et tertiaires. Contactez le fournisseur pour les dimensions, l'installation et les fiches techniques spécifiques aux variantes.
