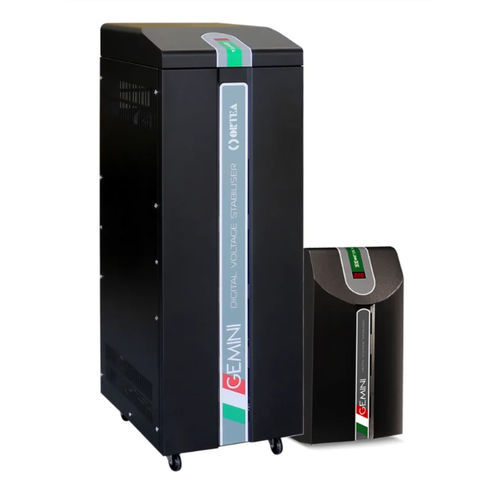

Stabilisateur de tension monophasé GEMINI PLUS

statiqueautomatiqueélectronique

Présentation
Stabilisateur de tension monophasé 4-40 kVA. Solution technologique pour prévenir les dysfonctionnements liés à l'instabilité de la tension d'entrée.

Catégorie
STABILISATEURS DE TENSION STATIQUES

Informations techniques principales

• Fréquence : 50Hz ±5% ou 60Hz ±5%
• Régulation de la tension : Contrôle IGBT
• Tension cible sélectionnable : 220-230-240V
• Précision de la tension de sortie : ±0,5%
• Variation de charge admissible : Jusqu'à 100%
• Refroidissement : Ventilation forcée
• Température ambiante : -25/+45°C
• Température de stockage : -25/+60°C
• Humidité relative maximale : <95% (sans condensation)
• Surcharge admissible : 150% pendant 2 s
• Couleur : RAL 9005

Variantes (±20%/±15%)
ESP7-20 — Puissance nominale : 7 kVA — Courant d'entrée max : 38 A — Courant de sortie nominal : 30 A
ESP10-15 — Puissance nominale : 10 kVA — Courant d'entrée max : 51 A — Courant de sortie nominal : 43 A
ESP10-20 — Puissance nominale : 10 kVA — Courant d'entrée max : 54 A — Courant de sortie nominal : 43 A
ESP15-15 — Puissance nominale : 15 kVA — Courant d'entrée max : 77 A — Courant de sortie nominal : 65 A
ESP15-20 — Puissance nominale : 15 kVA — Courant d'entrée max : 82 A — Courant de sortie nominal : 65 A
ESP20-15 — Puissance nominale : 20 kVA — Courant d'entrée max : 103 A — Courant de sortie nominal : 87 A
ESP20-20 — Puissance nominale : 20 kVA — Courant d'entrée max : 109 A — Courant de sortie nominal : 87 A
ESP30-15 — Puissance nominale : 30 kVA — Courant d'entrée max : 154 A — Courant de sortie nominal : 130 A
ESP30-20 — Puissance nominale : 30 kVA — Courant d'entrée max : 163 A — Courant de sortie nominal : 130 A
ESP40-15 — Puissance nominale : 40 kVA — Courant d'entrée max : 205 A — Courant de sortie nominal : 174 A

Variantes (±30%/±25%)
ESP4-30 — Puissance nominale : 4 kVA — Courant d'entrée max : 25 A — Courant de sortie nominal : 17 A
ESP5-25 — Puissance nominale : 5 kVA — Courant d'entrée max : 29 A — Courant de sortie nominal : 22 A
ESP5-30 — Puissance nominale : 5 kVA — Courant d'entrée max : 31 A — Courant de sortie nominal : 22 A
ESP7-25 — Puissance nominale : 7 kVA — Courant d'entrée max : 41 A — Courant de sortie nominal : 30 A
ESP7-30 — Puissance nominale : 7 kVA — Courant d'entrée max : 43 A — Courant de sortie nominal : 30 A
ESP10-25 — Puissance nominale : 10 kVA — Courant d'entrée max : 58 A — Courant de sortie nominal : 43 A
ESP10-30 — Puissance nominale : 10 kVA — Courant d'entrée max : 62 A — Courant de sortie nominal : 43 A
ESP15-25 — Puissance nominale : 15 kVA — Courant d'entrée max : 87 A — Courant de sortie nominal : 65 A
ESP15-30 — Puissance nominale : 15 kVA — Courant d'entrée max : 93 A — Courant de sortie nominal : 65 A
ESP20-25 — Puissance nominale : 20 kVA — Courant d'entrée max : 116 A — Courant de sortie nominal : 87 A

Protections et dispositifs

• Protection contre les surtensions : Parafoudre classe II en sortie
• Filtres EMI/RFI intégrés
• Interrupteur en entrée
• By-pass de protection (automatique)
• By-pass de maintenance (manuel)

Instrumentation & installation

• Voltmètre digital en sortie
• Installation : Interne
• Refroidissement : Ventilation forcée

Caractéristiques techniques

• Fréquence : 50Hz ±5% ou 60Hz ±5%
• Régulation de la tension : Contrôle IGBT
• Tension cible sélectionnable : 220-230-240V
• Précision de la tension de sortie : ±0,5%
• Variation de charge admissible : Jusqu’à 100%
• Surcharge admissible : 150% pendant 2 s
• Température de fonctionnement : -25 à +45 °C
• Température de stockage : -25 à +60 °C
• Humidité relative maximale : <95% (sans condensation)
