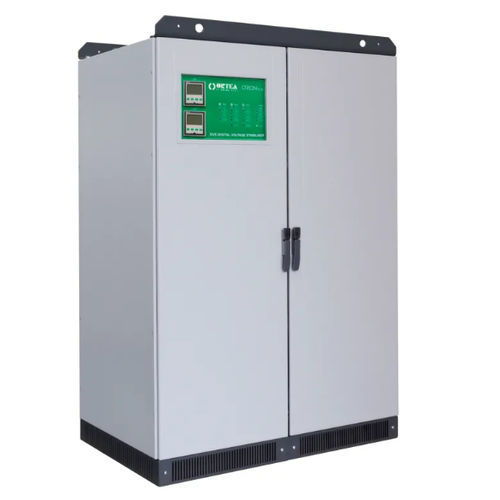

Stabilisateur de tension AC Orion plus

triphaséautomatique servo

Présentation
Stabilisateur de tension électromécanique pour applications industrielles, disponible sur plusieurs puissances de 30 kVA à 2000 kVA. Conçu pour systèmes triphasés avec fenêtres de tension cible sélectionnables.

Caractéristiques techniques

• Technologie : stabilisateur de tension électromécanique
• Fréquence supportée : 50Hz ±5% ou 60Hz ±5%
• Contrôle à phases indépendantes
• Plages de tension cible sélectionnables : 210–255V (L‑N) / 360–440V (L‑L)
• Précision de la tension de sortie : ±0,5%
• Variation de charge admissible : jusqu’à 100%
• Surcharge admissible : 200% pendant 2 minutes
• Tolérance au déséquilibre de charge : jusqu’à 100%
• Refroidissement : ventilation naturelle (assistée par ventilateurs au‑dessus de 35°C)
• Température de fonctionnement : -25°C à +45°C (stockage jusqu’à +60°C)
• Humidité relative maximale : <95% sans condensation
• Distorsion harmonique : non introduite

Variantes — Orion plus ±10% (tableau)
Type | Puissance nominale (kVA) | Courant d'entrée maximum (A) | Courant de sortie nominal (A)
125-10 | 125 | 200 | 180
160-10 | 160 | 257 | 231
200-10 | 200 | 321 | 289
250-10 | 250 | 401 | 361
320-10 | 320 | 513 | 462
400-10 | 400 | 642 | 577
500-10 | 500 | 802 | 722
630-10 | 630 | 1010 | 909
800-10 | 800 | 1283 | 1155
1000-10 | 1000 | 1604 | 1443
1250-10 | 1250 | 2005 | 1804
1600-10 | 1600 | 2566 | 2309
2000-10 | 2000 | 3208 | 2887

Remarques sur la gamme et les variantes
La gamme Orion plus est disponible avec plusieurs fenêtres de tension cible et plages de compensation (ex. ±10%, ±15%/±20%, ±25%/±30%, +15%/-35%, +15%/-45%), avec plusieurs variantes par plage définies par Type, Puissance nominale, Courant d'entrée maximum et Courant de sortie nominal.

Instrumentation, installation et protections

• Instrumentation : multimètre digital en entrée et en sortie
• Protection contre les surtensions : parafoudres de sortie classe II
• Comportement en cas de coupure : retour optimal de la tension via supercondensateurs
• Installation : intérieure

Couleur
RAL 7035

Remarques
Produit disponible en de nombreuses plages de réglage et puissances (de 30 kVA jusqu'à 2000 kVA selon la variante).
