Presse-étoupe en polyamide ExO series

en PA6étancheIP68

Présentation

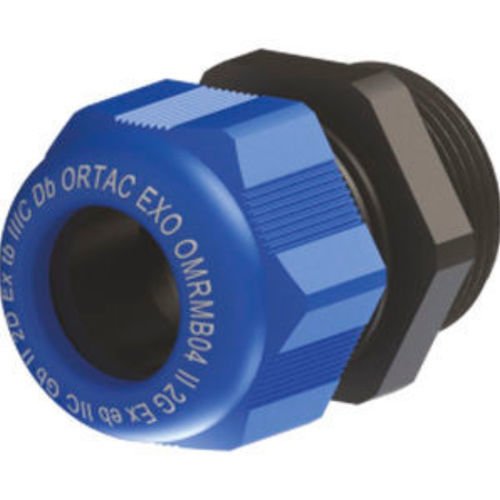

Presse-étoupe antidéflagrant ExO Series en polyamide (PA6) conçus pour les installations électriques en atmosphères explosives. Certifiés pour gaz et poussières, disponibles en noir (RAL 9005) et bleu (RAL 5012), en versions filetage métrique et filetage long avec plusieurs plages de serrage.

Tailles disponibles (Métrique)
Header: Thread | Code | H | GL | Wrench | Clamping Range mm

• M 12 x 1,5 | ExOXXOMRMB 01 | 24 | 8 | 15 | 3 - 6,5
• M 16 x 1,5 | ExOXXOMRMB 02 | 28 | 8 | 19 | 4 - 8
• M 16 x 1,5 | ExOXXOMRMB 03 | 29 | 10 | 22 | 5 - 10
• M 20 x 1,5 | ExOXXOMRMB 04RS | 29 | 10 | 24 | 4 - 10
• M 20 x 1,5 | ExOXXOMRMB 04 | 29 | 10 | 24 | 6 - 12
• M 20 x 1,5 | ExOXXOMRMB 05 | 33 | 10 | 27 | 10 - 14
• M 25 x 1,5 | ExOXXOMRMB ES4 | 32 | 10 | 29 | 4 - 10
• M 25 x 1,5 | ExOXXOMRMB ES6 | 32 | 10 | 29 | 6 - 12
• M 25 x 1,5 | ExOXXOMRMB 06/9-17 | 38 | 10 | 33 | 9 - 17
• M 25 x 1,5 | ExOXXOMRMB E6-9 | 35 | 10 | 29 | 9 - 14
• M 25 x 1,5 | ExOXXOMRMB E6 | 35 | 10 | 29 | 11 - 17
• M 25 x 1,5 | ExOXXOMRMB 06 | 38 | 10 | 33 | 13 - 18
• M 32 x 1,5 | ExOXXOMRMB E7 | 40 | 10 | 36 | 15 - 21
• M 32 x 1,5 | ExOXXOMRMB 07 | 41 | 10 | 42 | 18 - 25
• M 40 x 1,5 | ExOXXOMRMB E8 | 43 | 10 | 46 | 19 - 28
• M 40 x 1,5 | ExOXXOMRMB 08 | 51 | 10 | 53 | 22 - 32
• M 50 x 1,5 | ExOXXOMRMB 09 | 53 | 18 | 60 | 30 - 38
• M 63 x 1,5 | ExOXXOMRMB 10 | 55 | 18 | 70 | 34 - 44
• G3/4'' | ExOXXOGRMB 06 | 38 | 10 | 33 | 13 - 18

Tailles disponibles (Filetage long)
Header: Thread | Code | H | GL | Wrench | Clamping Range mm

• M 12 x 1,5 | ExOXXOMRMB 01L | 24 | 15 | 15 | 3 - 6,5
• M 16 x 1,5 | ExOXXOMRMB 11S | 28 | 15 | 19 | 4 - 8
• M 16 x 1,5 | ExOXXOMRMB 11 | 29 | 15 | 22 | 5 - 10
• M 20 x 1,5 | ExOXXOMRMB 12RS | 29 | 15 | 24 | 4 - 10
• M 20 x 1,5 | ExOXXOMRMB 12 | 29 | 15 | 24 | 6 - 12
• M 20 x 1,5 | ExOXXOMRMB 13 | 33 | 15 | 27 | 10 - 14
• M 25 x 1,5 | ExOXXOMRMB ES14 | 32 | 15 | 29 | 4 - 10
• M 25 x 1,5 | ExOXXOMRMB ES16 | 32 | 15 | 29 | 6 - 12
• M 25 x 1,5 | ExOXXOMRMB 14/9-17 | 38 | 15 | 33 | 9 - 17
• M 25 x 1,5 | ExOXXOMRMB E14-9 | 35 | 15 | 29 | 9 - 14
• M 25 x 1,5 | ExOXXOMRMB E14 | 35 | 15 | 29 | 11 - 17
• M 25 x 1,5 | ExOXXOMRMB 14 | 38 | 15 | 33 | 13 - 18
• M 32 x 1,5 | ExOXXOMRMB E15 | 40 | 15 | 36 | 15 - 21
• M 32 x 1,5 | ExOXXOMRMB 15 | 41 | 18 | 42 | 18 - 25
• M 40 x 1,5 | ExOXXOMRMB E16 | 43 | 15 | 46 | 19 - 28
• M 40 x 1,5 | ExOXXOMRMB 16 | 51 | 18 | 53 | 22 - 32

Caractéristiques techniques

• Type : ExO Series (presse-étoupe antidéflagrant en polyamide)
• Code de protection : II 2G Ex eb IIC Gb II 2D Ex tb IIIC Db
• Certificats : IEP 20 ATEX 0750 X, ROHS, CE, PT, TUV
• Corps : Polyamide PA6
• Norme filet : Métrique (EN 60423)
• Couleurs : Noir (RAL 9005) et Bleu (RAL 5012)
• Normes : EN 60079-0, EN 60079-7, EN 60079-31
• Indice de protection : IP68 (5 Bar)
• Température d'utilisation : -30 °C à +100 °C
• Zones d'application : ZONE1, ZONE2, ZONE21, ZONE22 ; Groupes gaz IIA, IIB, IIC
