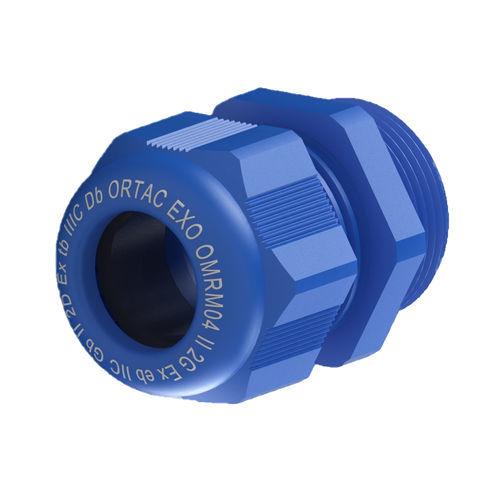

Presse-étoupe en polyamide ExO series
en PA6IP68antidéflagrant

Presse-étoupe en polyamide - ExO series - ORTAC - en PA6 / IP68 / antidéflagrant
Presse-étoupe en polyamide - ExO series - ORTAC - en PA6 / IP68 / antidéflagrant
Presse-étoupe en polyamide - ExO series - ORTAC - en PA6 / IP68 / antidéflagrant - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de ORTAC

Caractéristiques

Matériau
en polyamide, en PA6
Niveau de protection
antidéflagrant, IP68
Autres caractéristiques
métrique, à filetage
Diamètre du cable

Min: 3 mm
(0,12 in)

Max: 44 mm
(1,73 in)

Diamètre de filetage

Min: 12 mm
(0,47 in)

Max: 63 mm
(2,48 in)

Plage de serrage

Min: 3 mm
(0,1 in)

Max: 44 mm
(1,7 in)

Température de service

Min: -30 °C
(-22 °F)

Max: 100 °C
(212 °F)

Description

Dénomination du produit
Ex-i Blue EX - Métrique et filetage long

Présentation
  • Type : Série ExO — presse-étoupe antidéflagrant en polyamide (PA6)
  • Code de protection : II 2G Ex eb IIC Gb ; II 2D Ex tb IIIC Db
  • Certificats : IEP 20 ATEX 0750 X, RoHS, CE, PT, TUV
  • Corps : Polyamide PA6
  • Filetage de connexion : Métrique (EN 60423)
  • Couleur : Bleu (RAL 5012)
  • Normes : EN 60079-0, EN 60079-7, EN 60079-31
  • Indice de protection : IP68 (5 bar)
  • Plage de températures : -30 °C à +100 °C
  • Zones d'application : ZONE 1, ZONE 2, ZONE 21, ZONE 22 ; Groupes de gaz IIA, IIB, IIC


Métrique
  • M12 x 1,5 — ExOXXOMRM 01 — H 24 mm — GL 8 mm — Clé 15 mm — Plage de serrage 3 - 6,5 mm
  • M16 x 1,5 — ExOXXOMRM 02 — H 28 mm — GL 8 mm — Clé 19 mm — Plage de serrage 4 - 8 mm
  • M16 x 1,5 — ExOXXOMRM 03 — H 29 mm — GL 10 mm — Clé 22 mm — Plage de serrage 5 - 10 mm
  • M20 x 1,5 — ExOXXOMRM 04RS — H 29 mm — GL 10 mm — Clé 24 mm — Plage de serrage 4 - 10 mm
  • M20 x 1,5 — ExOXXOMRM 04 — H 29 mm — GL 10 mm — Clé 24 mm — Plage de serrage 6 - 12 mm
  • M20 x 1,5 — ExOXXOMRM 05 — H 33 mm — GL 10 mm — Clé 27 mm — Plage de serrage 10 - 14 mm
  • M25 x 1,5 — ExOXXOMRM ES4 — H 32 mm — GL 10 mm — Clé 29 mm — Plage de serrage 4 - 10 mm
  • M25 x 1,5 — ExOXXOMRM ES6 — H 32 mm — GL 10 mm — Clé 29 mm — Plage de serrage 6 - 12 mm
  • M25 x 1,5 — ExOXXOMRM 06/9-17 — H 38 mm — GL 10 mm — Clé 33 mm — Plage de serrage 9 - 17 mm
  • M25 x 1,5 — ExOXXOMRM E6-9 — H 35 mm — GL 10 mm — Clé 29 mm — Plage de serrage 9 - 14 mm
  • M25 x 1,5 — ExOXXOMRM E6 — H 35 mm — GL 10 mm — Clé 29 mm — Plage de serrage 11 - 17 mm
  • M25 x 1,5 — ExOXXOMRM 06 — H 38 mm — GL 10 mm — Clé 33 mm — Plage de serrage 13 - 18 mm
  • M32 x 1,5 — ExOXXOMRM E7 — H 40 mm — GL 10 mm — Clé 36 mm — Plage de serrage 15 - 21 mm
  • M32 x 1,5 — ExOXXOMRM 07 — H 41 mm — GL 10 mm — Clé 42 mm — Plage de serrage 18 - 25 mm
  • M40 x 1,5 — ExOXXOMRM E8 — H 43 mm — GL 10 mm — Clé 46 mm — Plage de serrage 19 - 28 mm
  • M40 x 1,5 — ExOXXOMRM 08 — H 51 mm — GL 10 mm — Clé 53 mm — Plage de serrage 22 - 32 mm
  • M50 x 1,5 — ExOXXOMRM 09 — H 53 mm — GL 18 mm — Clé 60 mm — Plage de serrage 30 - 38 mm
  • M63 x 1,5 — ExOXXOMRM 10 — H 55 mm — GL 18 mm — Clé 70 mm — Plage de serrage 34 - 44 mm
  • G3/4" — ExOXXOGRM 06 — H 38 mm — GL 10 mm — Clé 33 mm — Plage de serrage 13 - 18 mm


Filetage long
  • M12 x 1,5 — ExOXXOMRM 01L — H 24 mm — GL 15 mm — Clé 15 mm — Plage de serrage 3 - 6,5 mm
  • M16 x 1,5 — ExOXXOMRM 11S — H 28 mm — GL 15 mm — Clé 19 mm — Plage de serrage 4 - 8 mm
  • M16 x 1,5 — ExOXXOMRM 11 — H 29 mm — GL 15 mm — Clé 22 mm — Plage de serrage 5 - 10 mm
  • M20 x 1,5 — ExOXXOMRM 12RS — H 29 mm — GL 15 mm — Clé 24 mm — Plage de serrage 4 - 10 mm
  • M20 x 1,5 — ExOXXOMRM 12 — H 29 mm — GL 15 mm — Clé 24 mm — Plage de serrage 6 - 12 mm
  • M20 x 1,5 — ExOXXOMRM 13 — H 33 mm — GL 15 mm — Clé 27 mm — Plage de serrage 10 - 14 mm
  • M25 x 1,5 — ExOXXOMRM ES14 — H 32 mm — GL 15 mm — Clé 29 mm — Plage de serrage 4 - 10 mm
  • M25 x 1,5 — ExOXXOMRM ES16 — H 32 mm — GL 15 mm — Clé 29 mm — Plage de serrage 6 - 12 mm
  • M25 x 1,5 — ExOXXOMRM 14/9-17 — H 38 mm — GL 15 mm — Clé 33 mm — Plage de serrage 9 - 17 mm
  • M25 x 1,5 — ExOXXOMRM E14-9 — H 35 mm — GL 15 mm — Clé 29 mm — Plage de serrage 9 - 14 mm
  • M25 x 1,5 — ExOXXOMRM E14 — H 35 mm — GL 15 mm — Clé 29 mm — Plage de serrage 11 - 17 mm
  • M25 x 1,5 — ExOXXOMRM 14 — H 38 mm — GL 15 mm — Clé 33 mm — Plage de serrage 13 - 18 mm
  • M32 x 1,5 — ExOXXOMRM E15 — H 40 mm — GL 15 mm — Clé 36 mm — Plage de serrage 15 - 21 mm
  • M32 x 1,5 — ExOXXOMRM 15 — H 41 mm — GL 18 mm — Clé 42 mm — Plage de serrage 18 - 25 mm
  • M40 x 1,5 — ExOXXOMRM E16 — H 43 mm — GL 15 mm — Clé 46 mm — Plage de serrage 19 - 28 mm
  • M40 x 1,5 — ExOXXOMRM 16 — H 51 mm — GL 18 mm — Clé 53 mm — Plage de serrage 22 - 32 mm


Remarques
  • Disponible en variantes métrique et filetage long avec les tailles AG/filetage et codes produits bleus listés ci‑dessus.
  • Corps en Polyamide PA6. Couleur : Bleu (RAL 5012).
  • Certifié ATEX et conforme aux normes listées. IP68 jusqu'à 5 bar. Convient pour zones dangereuses ZONE 1 / ZONE 2 / ZONE 21 / ZONE 22 et groupes de gaz IIA–IIC.
