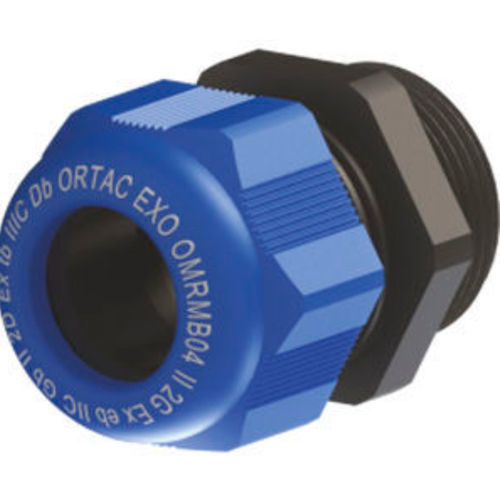

Presse-étoupe en polyamide ExO series

en PAen PA6IP68

Présentation
Type : ExO Series (presse-étoupe antidéflagrant en polyamide)
Code de protection : II 2G Ex eb IIC Gb II 2D Ex tb IIIC Db
Certificats : IEP 20 ATEX 0750 X, RoHS, CE, PT, TUV
Corps de la presse-étoupe : Polyamide PA6
Filetage de connexion : PG (DIN 40430)
Couleur : Noir (RAL 9005) - Bleu (RAL 5012)
Normes : EN 60079-0, EN 60079-7, EN 60079-31
Indice de protection : IP68 jusqu'à 5 Bar
Température d'utilisation : -30 °C à +100 °C
Zones d'application : ZONE1, ZONE2, ZONE21, ZONE22 (Groupes de gaz IIA, IIB, IIC)
Type de câble : Non blindé

Noir - Bleu Code — Presse-étoupes PG Ex
Filetage | RAL 9005 - RAL 5012
PG-7 — Code : ExOXXORMB 01 | H : 24 | GL : 8 | Clé : 15 | Plage de serrage : 3 - 6,5 mm
PG-9 — Code : ExOXXORMB 02 | H : 28 | GL : 8 | Clé : 19 | Plage de serrage : 4 - 8 mm
PG-11 — Code : ExOXXORMB 03 | H : 29 | GL : 8 | Clé : 22 | Plage de serrage : 5 - 10 mm
PG-13.5 — Code : ExOXXORMB 04RS | H : 29 | GL : 9 | Clé : 24 | Plage de serrage : 4 - 10 mm
PG-13.5 — Code : ExOXXORMB 04 | H : 29 | GL : 9 | Clé : 24 | Plage de serrage : 6 - 12 mm
PG-16 — Code : ExOXXORMB 05 | H : 33 | GL : 9 | Clé : 27 | Plage de serrage : 10 - 14 mm
PG-21 — Code : ExOXXORMB 06 | H : 38 | GL : 11 | Clé : 33 | Plage de serrage : 13 - 18 mm
PG-21 — Code : ExOXXORBMB 06/9-17 | H : 38 | GL : 11 | Clé : 33 | Plage de serrage : 9 - 17 mm
PG-29 — Code : ExOXXORMB 07 | H : 41 | GL : 11 | Clé : 42 | Plage de serrage : 18 - 25 mm
PG-36 — Code : ExOXXORMB 08 | H : 51 | GL : 11 | Clé : 53 | Plage de serrage : 22 - 32 mm
PG-42 — Code : ExOXXORMB 09 | H : 53 | GL : 11 | Clé : 60 | Plage de serrage : 30 - 38 mm
PG-48 — Code : ExOXXORMB 10 | H : 55 | GL : 14 | Clé : 65 | Plage de serrage : 34 - 44 mm

Filetage long
Filetage | RAL 9005 - RAL 5012
PG-7 — Code : ExOXXORMBL 01 | H : 24 | GL : 15 | Clé : 15 | Plage : 3 - 6,5 mm
PG-9 — Code : ExOXXORMBL 02 | H : 28 | GL : 15 | Clé : 19 | Plage : 4 - 8 mm
PG-11 — Code : ExOXXORMBL 03A | H : 29 | GL : 10 | Clé : 22 | Plage : 5 - 10 mm
PG-11 — Code : ExOXXORMBL 03 | H : 29 | GL : 15 | Clé : 22 | Plage : 5 - 10 mm
PG-13.5 — Code : ExOXXORMBL 04RS | H : 29 | GL : 15 | Clé : 24 | Plage : 4 - 10 mm
PG-13.5 — Code : ExOXXORMBL 04 | H : 29 | GL : 15 | Clé : 24 | Plage : 6 - 12 mm
PG-16 — Code : ExOXXORMBL 05 | H : 33 | GL : 15 | Clé : 27 | Plage : 10 - 14 mm
PG-21 — Code : ExOXXORMBL 06 | H : 38 | GL : 15 | Clé : 33 | Plage : 13 - 18 mm
PG-21 — Code : ExOXXORMBL 06/9-17 | H : 38 | GL : 15 | Clé : 33 | Plage : 9 - 17 mm

Caractéristiques / Spécifications techniques

• Série : ExO Series (polyamide, antidéflagrant)
• Matériau : Polyamide PA6
• Standard de filetage : PG (DIN 40430)
• Protection : II 2G Ex eb IIC Gb II 2D Ex tb IIIC Db
• Normes : EN 60079-0, EN 60079-7, EN 60079-31
• Certificats : IEP 20 ATEX 0750 X, RoHS, CE, PT, TUV
• Indice de protection : IP68 jusqu'à 5 Bar
• Température de service : -30 °C à +100 °C
• Couleurs : Noir (RAL 9005) et Bleu (RAL 5012)
• Zones prévues : ZONE1, ZONE2, ZONE21, ZONE22 (Groupes de gaz IIA, IIB, IIC)
• Type de câble : Non blindé
