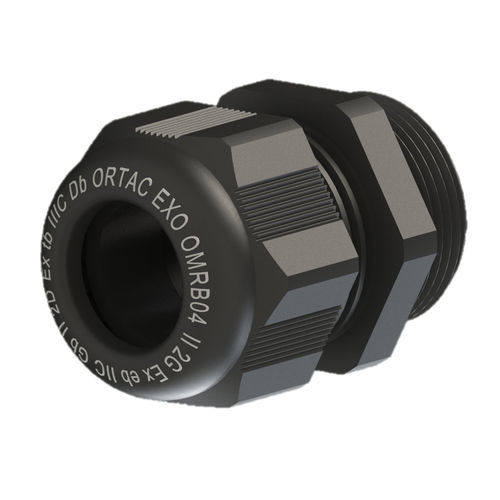

Presse-étoupe en polyamide ExO series

en PA6IP68antidéflagrant

Présentation
Type : ExO Series (presse-étoupe antidéflagrant en polyamide)
Code de protection : II 2G Ex eb IIC Gb II 2D Ex tb IIIC Db
Certificats : IEP 20 ATEX 0750 X, ROHS, CE, PT, TUV
Corps du presse-étoupe : Polyamide PA6
Filetage de connexion : Métrique (EN 60423) — disponible en versions métrique standard et filetage long
Couleur : Noir (RAL 9005)
Classe de protection : IP68 (5 Bar)
Plage de température : -30 °C à +100 °C
Zones d'application : ZONE1, ZONE2, ZONE21, ZONE22 ; Groupes de gaz IIA, IIB, IIC
Type de câble : Non blindé

Métrique - Tableau des tailles (sélection)

• M 12 x 1,5 | Code Noir : ExOXXOMRB 01 | H : 24 | GL : 8 | Clé : 15 | Plage de serrage mm : 3 - 6,5
• M 16 x 1,5 | Code Noir : ExOXXOMRB 02 | H : 28 | GL : 8 | Clé : 19 | Plage de serrage mm : 4 - 8
• M 16 x 1,5 | Code Noir : ExOXXOMRB 03 | H : 29 | GL : 10 | Clé : 22 | Plage de serrage mm : 5 - 10
• M 20 x 1,5 | Code Noir : ExOXXOMRB 04RS | H : 29 | GL : 10 | Clé : 24 | Plage de serrage mm : 4 - 10
• M 20 x 1,5 | Code Noir : ExOXXOMRB 04 | H : 29 | GL : 10 | Clé : 24 | Plage de serrage mm : 6 - 12
• M 20 x 1,5 | Code Noir : ExOXXOMRB 05 | H : 33 | GL : 10 | Clé : 27 | Plage de serrage mm : 10 - 14
• M 25 x 1,5 | Code Noir : ExOXXOMRB ES4 | H : 32 | GL : 10 | Clé : 29 | Plage de serrage mm : 4 - 10
• M 25 x 1,5 | Code Noir : ExOXXOMRB ES6 | H : 32 | GL : 10 | Clé : 29 | Plage de serrage mm : 6 - 12
• M 25 x 1,5 | Code Noir : ExOXXOMRB 06/9-17 | H : 38 | GL : 10 | Clé : 33 | Plage de serrage mm : 9 - 17
• M 25 x 1,5 | Code Noir : ExOXXOMRB E6-9 | H : 35 | GL : 10 | Clé : 29 | Plage de serrage mm : 9 - 14
• M 25 x 1,5 | Code Noir : ExOXXOMRB E6 | H : 35 | GL : 10 | Clé : 29 | Plage de serrage mm : 11 - 17
• M 25 x 1,5 | Code Noir : ExOXXOMRB 06 | H : 38 | GL : 10 | Clé : 33 | Plage de serrage mm : 13 - 18
• M 32 x 1,5 | Code Noir : ExOXXOMRB E7 | H : 40 | GL : 10 | Clé : 36 | Plage de serrage mm : 15 - 21
• M 32 x 1,5 | Code Noir : ExOXXOMRB 07 | H : 41 | GL : 10 | Clé : 42 | Plage de serrage mm : 18 - 25
• M 40 x 1,5 | Code Noir : ExOXXOMRB E8 | H : 43 | GL : 10 | Clé : 46 | Plage de serrage mm : 19 - 28
• M 40 x 1,5 | Code Noir : ExOXXOMRB 08 | H : 51 | GL : 10 | Clé : 53 | Plage de serrage mm : 22 - 32
• M 50 x 1,5 | Code Noir : ExOXXOMRB 09 | H : 53 | GL : 18 | Clé : 60 | Plage de serrage mm : 30 - 38
• M 63 x 1,5 | Code Noir : ExOXXOMRB 10 | H : 55 | GL : 18 | Clé : 70 | Plage de serrage mm : 34 - 44
• G3/4'' | Code Noir : ExOXXOGRB 06 | H : 38 | GL : 10 | Clé : 33 | Plage de serrage mm : 13 - 18

Filetage long - Tableau des tailles (sélection)

• M 12 x 1,5 | Code Noir : ExOXXOMRB 01L | H : 24 | GL : 15 | Clé : 15 | Plage de serrage mm : 3 - 6,5
• M 16 x 1,5 | Code Noir : ExOXXOMRB 11S | H : 28 | GL : 15 | Clé : 19 | Plage de serrage mm : 4 - 8
• M 16 x 1,5 | Code Noir : ExOXXOMRB 11 | H : 29 | GL : 15 | Clé : 22 | Plage de serrage mm : 5 - 10
• M 20 x 1,5 | Code Noir : ExOXXOMRB 12RS | H : 29 | GL : 15 | Clé : 24 | Plage de serrage mm : 4 - 10
• M 20 x 1,5 | Code Noir : ExOXXOMRB 12 | H : 29 | GL : 15 | Clé : 24 | Plage de serrage mm : 6 - 12
• M 20 x 1,5 | Code Noir : ExOXXOMRB 13 | H : 33 | GL : 15 | Clé : 27 | Plage de serrage mm : 10 - 14
• M 25 x 1,5 | Code Noir : ExOXXOMRB ES14 | H : 32 | GL : 15 | Clé : 29 | Plage de serrage mm : 4 - 10
• M 25 x 1,5 | Code Noir : ExOXXOMRB ES16 | H : 32 | GL : 15 | Clé : 29 | Plage de serrage mm : 6 - 12
• M 25 x 1,5 | Code Noir : ExOXXOMRB 14/9-17 | H : 38 | GL : 15 | Clé : 33 | Plage de serrage mm : 9 - 17
• M 25 x 1,5 | Code Noir : ExOXXOMRB E14-9 | H : 35 | GL : 15 | Clé : 29 | Plage de serrage mm : 9 - 14
• M 25 x 1,5 | Code Noir : ExOXXOMRB E14 | H : 35 | GL : 15 | Clé : 29 | Plage de serrage mm : 11 - 17
• M 25 x 1,5 | Code Noir : ExOXXOMRB 14 | H : 38 | GL : 15 | Clé : 33 | Plage de serrage mm : 13 - 18
• M 32 x 1,5 | Code Noir : ExOXXOMRB E15 | H : 40 | GL : 15 | Clé : 36 | Plage de serrage mm : 15 - 21
• M 32 x 1,5 | Code Noir : ExOXXOMRB 15 | H : 41 | GL : 18 | Clé : 42 | Plage de serrage mm : 18 - 25
• M 40 x 1,5 | Code Noir : ExOXXOMRB E16 | H : 43 | GL : 15 | Clé : 46 | Plage de serrage mm : 19 - 28
• M 40 x 1,5 | Code Noir : ExOXXOMRB 16 | H : 51 | GL : 18 | Clé : 53 | Plage de serrage mm : 22 - 32

Caractéristiques techniques

• Série : ExO Series (presse-étoupe antidéflagrant en polyamide)
• Matériau : Polyamide PA6
• Code de protection : II 2G Ex eb IIC Gb II 2D Ex tb IIIC Db
• Certificats : IEP 20 ATEX 0750 X, ROHS, CE, PT, TUV
• Norme filetage : Métrique (EN 60423)
• Couleur : Noir (RAL 9005)
• Normes : EN 60079-0, EN 60079-7, EN 60079-31
• Classe de protection : IP68 (5 Bar)
• Plage de température : -30 °C à +100 °C
• Zones d'application : ZONE1, ZONE2, ZONE21, ZONE22 ; Groupes de gaz IIA, IIB, IIC
• Type de câble : Non blindé

Certifications et notes d'application
Certifié pour zones dangereuses selon ATEX et normes EN applicables. Convient pour installations en atmosphères gazeuses et poussiéreuses indiquées. Pour la commande, préciser variante métrique ou filetage long ainsi que la référence Black Code issue des tableaux.
