Presse-étoupe en PA6 ExO series

IP68antidéflagrantpour zones dangereuses

Présentation du produit

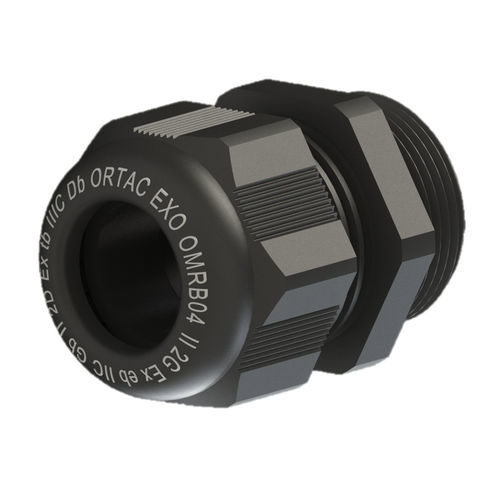

Ex-e Black EX - presse-étoupes PG et filetage long de la série ExO. Presse-étoupes antidéflagrantes en polyamide (PA6) de couleur noire (RAL 9005) conçues pour câbles non blindés et certifiées pour les zones dangereuses.

Détails (tableau)
Type : Série ExO (presse-étoupe antidéflagrante en polyamide)
Code de protection : II 2G Ex eb IIC Gb II 2D Ex tb IIIC Db
Certificat : IEP 20 ATEX 0750 X, ATEX, ROHS, CE, PT, TUV
Corps de presse-étoupe : Polyamide PA6
Filetage de connexion : PG (DIN 40430)
Couleur : Noir (RAL 9005)
Norme : EN 60079-0, 60079-7, 60079-31
Indice de protection : IP68 5 Bar
Plage de température : -30 °C +100 °C
Zone d'application : ZONE1, ZONE2, ZONE21, ZONE22, Groupes gaz IIA, IIB, IIC
Type de câble : Non blindés

Tailles PG (tableau)
En-tête : AG | Code Noir | H (mm) | GL (mm) | Clé | Plage de serrage mm
PG-7 | ExOXXORB 01 | 24 | 8 | 15 | 3 - 6,5
PG-9 | ExOXXORB 02 | 28 | 8 | 19 | 4 - 8
PG-11 | ExOXXORB 03 | 29 | 8 | 22 | 5 - 10
PG-13.5 | ExOXXORB 04RS | 29 | 9 | 24 | 4 - 10
PG-13.5 | ExOXXORB 04 | 29 | 9 | 24 | 6 - 12
PG-16 | ExOXXORB 05 | 33 | 9 | 27 | 10 - 14
PG-21 | ExOXXORB 06 | 38 | 11 | 33 | 13 - 18
PG-21 | ExOXXORB 06/9-17 | 38 | 11 | 33 | 9 - 17
PG-29 | ExOXXORB 07 | 41 | 11 | 42 | 18 - 25
PG-36 | ExOXXORB 08 | 51 | 11 | 53 | 22 - 32
PG-42 | ExOXXORB 09 | 53 | 11 | 60 | 30 - 38
PG-48 | ExOXXORB 10 | 55 | 14 | 65 | 34 - 44

Filetage long (tableau)
En-tête : AG | Code Noir | H (mm) | GL (mm) | Clé | Plage de serrage mm
PG-7 | ExOXXORBL 01 | 24 | 15 | 15 | 3 - 6,5
PG-9 | ExOXXORBL 02 | 28 | 15 | 19 | 4 - 8
PG-11 | ExOXXORBL 03A | 29 | 10 | 22 | 5 - 10
PG-11 | ExOXXORBL 03 | 29 | 15 | 22 | 5 - 10
PG-13.5 | ExOXXORBL 04RS | 29 | 15 | 24 | 4 - 10
PG-13.5 | ExOXXORBL 04 | 29 | 15 | 24 | 6 - 12
PG-16 | ExOXXORBL 05 | 33 | 15 | 27 | 10 - 14
PG-21 | ExOXXORBL 06 | 38 | 15 | 33 | 13 - 18
PG-21 | ExOXXORBL 06/9-17 | 38 | 15 | 33 | 9 - 17

Caractéristiques techniques

• Type : Série ExO, presse-étoupe antidéflagrante en polyamide (PA6)
• Code de protection : II 2G Ex eb IIC Gb II 2D Ex tb IIIC Db
• Certificats : IEP 20 ATEX 0750 X, ATEX, ROHS, CE, PT, TUV
• Filetage de connexion : PG (DIN 40430)
• Couleur : Noir (RAL 9005)
• Normes : EN 60079-0, EN 60079-7, EN 60079-31
• Indice de protection : IP68 jusqu'à 5 Bar
• Plage de température : -30 °C à +100 °C
• Zones d'application : ZONE1, ZONE2, ZONE21, ZONE22 ; Groupes gaz IIA, IIB, IIC
• Type de câble : Câbles non blindés
• Variantes disponibles : Versions PG et filetage long, tailles PG-7 à PG-48 avec plages de serrage correspondantes
