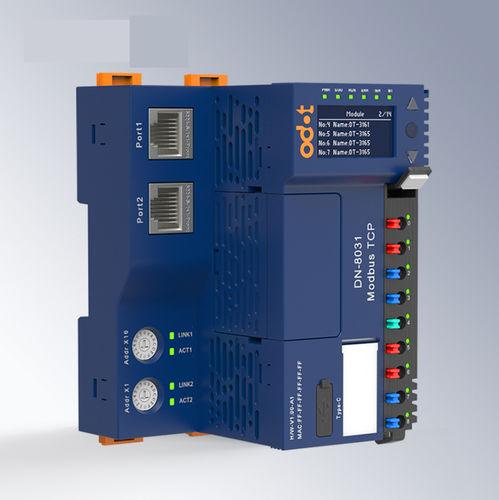

Module de communication Modbus TCP DN-8031

RJ452 portspour la transmission de données

Adaptateur Réseau Modbus TCP Caractéristiques du Module - L'adaptateur réseau DN8031 prend en charge le protocole serveur Modbus TCP standard, la fonction de cascade de commutateur à double port réseau et l'accès simultané par jusqu'à 10 clients. - Prend en charge jusqu'à 32 modules IO en extension ; la somme des données de processus en entrée et en sortie peut atteindre 8192 octets ; sélection flexible des modules IO à associer à l'adaptateur. - Prend en charge les codes de fonction Modbus 01/02/03/04/05/06/15/16/23 et la fonction de surveillance Modbus. - Bus de fond redondant à haute vitesse ; le cycle de rafraîchissement de la charge complète est de 0,6 ms. - Installation en deux étapes pour plus de commodité ; bornes à guide de lumière à ressort en disposition décalée ; bornes enfichables pour un entretien et un remplacement faciles ; diamètre de câblage : 0,2mm² (AWG 24) ~ 1,5mm² (AWG 16). - Le bus interne, l'alimentation système et l'alimentation de terrain sont complètement isolés pour éviter que les signaux des équipements de terrain n'interfèrent avec les communications internes du module. - Prend en charge les diagnostics de communication, la fonction de diagnostic de module étendu, avec des voyants pour l'état de fonctionnement et de communication. - Écran OLED pour visualiser les paramètres du module et acquérir des informations importantes sans logiciel. Paramètres Techniques Paramètres Généraux - Consommation du Module : 78mA@24VDC - Alimentation Système : 19,2~28,8VDC (Nominal : 24VDC) - Protection contre l'inversion : support - Courant d'Alimentation du Bus Interne : Max. 2A@5VDC - Alimentation de Terrain : 19,2~28,8VDC (Nominal : 24VDC) - Courant d'Alimentation de Terrain : Max. DC 8A - Diamètre de Câblage : Min. 0,2mm² (AWG24), Max. 1,5mm² (AWG16) - Borne Enfichable : Support - Nombre Maximum de Modules d'Extension : 32 - Fonction de Diagnostic : Diagnostics de communication, diagnostics d'état de module étendu - Bus de Fond : Redondance de bus double - Installation : Rail DIN 35mm - Dimension : 119*83*80mm - Certification Produit : Certification CE Paramètres de Communication - Protocole : Serveur Modbus TCP - Interface : 2*RJ45, capacités de commutation intégrées - Longueur de Ligne : Maximum 100m (longueur de segment) entre 2 sites - Vitesse de Transmission : 10/100 Mbit/s, full-duplex - Négociation Automatique : Support - MDI/MDIX Automatique : Support - Nombre Maximum d'Octets d'Entrée/Sortie : Entrée : 8192 Octets, Sortie : 8192 Octets - Mode de Redondance : Non supporté - Nombre Maximum de Connexions Client : 10 - Maintenance Temporelle TCP : Support - Surveillance Modbus : Support - Code de Fonction Modbus : 01/02/03/04/05/06/15/16/23 - Réglage de l'Adresse IP : Commutateur à cadran ou logiciel IO Config - Adresse IP par Défaut : 192.168.1.100 Paramètres Environnementaux - Température de Fonctionnement en Installation Horizontale : -35℃~60℃ - Température de Fonctionnement en Installation Verticale : -35℃~50℃ - Température de Stockage : -40℃~85℃ - Humidité Environnementale : 5%~95%HR (Sans condensation) - Altitude d'Installation : <2000m - Degré de Pollution : Ⅱ - Degré de Protection : IP20 - Propriétés Mécaniques : Conforme à IEC60068-2-6, IEC6008-2-27 - Résistance à l'Isolation : Conforme à IEC61131-2 - Performance EMC : Conforme à IEC61131-2, IEC61000-4 - ESD : Décharge par contact ±6kV, Décharge par air ±8kV, Niveau de performance A - SURGE : Mode commun ±2kV, Mode différentiel ±1kV, Niveau de performance A - EFT : ±2kV, Niveau de performance A Caractéristiques Clés / Spécifications Techniques - Prend en charge le protocole serveur Modbus TCP - Cascade de commutateur à double port réseau - Jusqu'à 10 connexions client simultanées - Prend en charge jusqu'à 32 modules IO - 8192 octets max de données d'entrée/sortie - Prend en charge les codes de fonction Modbus 01/02/03/04/05/06/15/16/23 - Bus de fond redondant à haute vitesse (cycle de rafraîchissement de 0,6 ms) - Bornes enfichables, diamètre de câblage de 0,2mm² à 1,5mm² - Isolation complète entre le bus interne, l'alimentation système et l'alimentation de terrain - Diagnostics de communication et de module avec voyants - Écran OLED pour la visualisation des paramètres - Certifié CE - Température de fonctionnement : -35℃ à 60℃ (horizontal), -35℃ à 50℃ (vertical) - Température de stockage : -40℃ à 85℃ - Degré de protection : IP20
