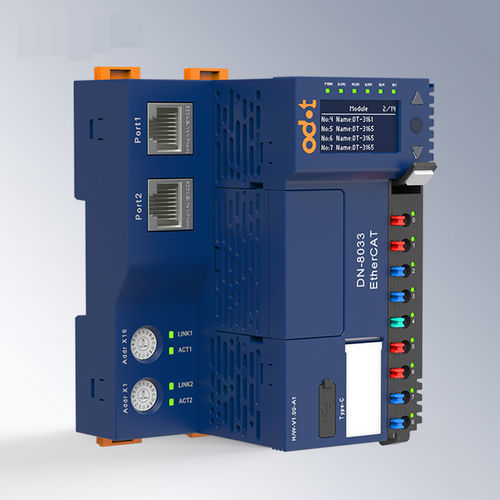

Module de communication EtherCAT DN-8033

Ethernet2 portssur rail DIN

Adaptateur réseau EtherCATL'adaptateur réseau DN8033 supporte le protocole standard EtherCAT, avec une vitesse de communication Ethernet de 100Mbit/s. Le module supporte jusqu'à 32 modules IO, avec une entrée maximale de données de processus de 1024 octets et une sortie maximale de 1024 octets, ce qui permet une sélection flexible des modules IO à associer à l'adaptateur.Le module prend en charge la fonction de configuration du maître SDO et peut être configuré par le logiciel maître EtherCAT. Il est doté d'un bus de fond de panier redondant à grande vitesse, avec un cycle de rafraîchissement à pleine charge de 0,6 ms. L'installation en deux étapes est pratique, les bornes de guidage de la lumière à ressort sont disposées en quinconce et les bornes enfichables facilitent l'entretien et le remplacement. Diamètre de câblage : 0,2 mm² (AWG 24) ~ 1,5 mm² (AWG 16).Le bus interne, l'alimentation du système et l'alimentation de terrain sont complètement isolés pour éviter que les signaux de l'équipement de terrain n'interfèrent avec les communications internes du module.Prend en charge les diagnostics de communication et la fonction de diagnostic étendu du module, avec des voyants lumineux pour l'état de fonctionnement et l'état de la communication.L'écran OLED permet de visualiser les paramètres liés au module et d'acquérir des informations importantes sans logiciel.Paramètres techniquesParamètres générauxConsommation du module112mA@24VDCPuissance du système19,2~28,8VDC (nominal : 24VDC)Protection anti-inversion : prise en chargeCourant d'alimentation du bus interneMax. 2A@5VDC Alimentation de terrain 19,2~28,8VDC (nominal : 24VDC)Courant d'alimentation de terrainMax. DC 8Diamètre de câblageMin. 0.2mm² (AWG24)Max. 1.5mm² (AWG16)Terminal enfichablePrise en charge du nombre maximum de modules d'extension32Fonction de diagnosticDiagnostic des communications, diagnostic de l'état des modules étendusBus de fond de panierDouble redondance des busInstallationRail DIN de 35mmDimension119*83*80mmCertification du produitCertification CEParamètres de communicationProtocoleEtherCAT esclavePort2*RJ45Longueur de ligneMaximum 100m (longueur de segment) entre 2 sitesVitesse de transmission100 MbpsNombre maximum d'octets d'entrée/sortieEntrée : 1024 octetsSortie : 1024 octetsParamètres de l'alias du siteConfiguration du commutateur à distance ou du logicielParamètres de l'environnementTempérature de fonctionnement de l'installation horizontale-35℃~60℃Installation verticale Température de fonctionnement-35℃~50℃Température de stockage-40℃~85℃Environnement Humidité5%~95%RH (sans condensation)Altitude d'installation<2000mDegré de pollutionⅡGrade de protectionIP20Propriétés mécaniquesConformes à la norme IEC60068-2-6, IEC6008-2-27Tenue à l'isolationConforme à IEC61131-2Performité à IEC61131-2, IEC61000-4ESD : Décharge de contact ±6kV, décharge d'air ±8kV, niveau de performance A;SURGE : mode commun ±2kV, mode différentiel ±1kV, niveau de performance A;EFT : ±2kV, niveau de performance AKey Caractéristiques / Spécifications techniquesPrise en charge du protocole EtherCAT standard, Ethernet 100Mbit/sExtension jusqu'à 32 modules IODonnées de processus d'entrée/sortie maximales : 1024 octets chacunConfiguration du maîtreDO via le logiciel maître EtherCATBus de fond de panier redondant à haute vitesse, cycle de rafraîchissement de 0,6msInstallation en deux étapes, bornes enfichables, diamètre de câblage 0,2mm²-1,5mm²Isolation complète entre l'alimentation interne du bus/système et l'alimentation de terrainCommunication et diagnostic des modules avec indicateurs d'étatÉcran OLED pour la visualisation des paramètres Certifié CE, protection IP20, fonctionnement de -35℃~60℃
