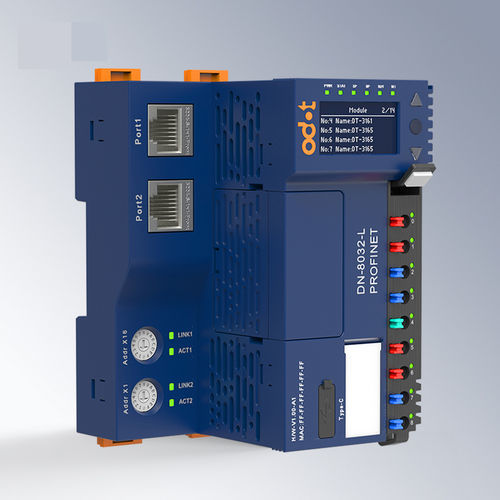

Module de communication ProfiNet DN-8032-L

2 portsà distancesur rail DIN

Adaptateur Réseau PROFINET - L'adaptateur réseau DN8032-L prend en charge le protocole standard PROFINET IO Device et dispose d'une fonction de cascade de commutateur à double port réseau. - Le module prend en charge jusqu'à 32 modules IO en expansion. L'entrée maximale de données de processus est de 1440 octets (chaque sous-module est de 1 octet et est associé à l'état des données d'entrée), et la sortie maximale est de 1440 octets (chaque sous-module est de 1 octet et est associé à l'état des données de sortie). Sélection flexible des modules IO à associer à l'adaptateur. - Le module ne prend pas en charge la redondance de média MRP et le réseau en anneau redondant, mais prend en charge le mode de communication en temps réel RT. La période minimale de communication en temps réel RT est de 1ms. - Le module dispose d'un bus de fond de panier redondant à haute vitesse, avec un cycle de rafraîchissement à pleine charge de 0,6ms. - Installation en deux étapes pour plus de commodité, bornes de guide de lumière à ressort en disposition décalée, et bornes enfichables pour un entretien et un remplacement faciles. Diamètre de câblage : 0,2mm² (AWG 24) ~ 1,5mm² (AWG 16). - Le bus interne et l'alimentation système sont complètement isolés de l'alimentation de terrain, empêchant les signaux des équipements de terrain d'interférer avec les communications internes du module. - Prend en charge les diagnostics de communication et les fonctions de diagnostic de module étendues, avec des voyants pour l'état de fonctionnement et l'état de communication. - L'écran OLED permet de visualiser les paramètres liés au module et d'acquérir des informations importantes sans logiciel. Paramètres Techniques Paramètre Général - Consommation de Courant : 107mA@24VDC - Alimentation Système : 19,2~28,8VDC (Nominal : 24VDC) - Protection anti-inversion : support - Courant d'Alimentation du Bus Interne : Max. 2A@5VDC - Alimentation de Terrain : 19,2~28,8VDC (Nominal : 24VDC) - Courant d'Alimentation de Terrain : Max. DC 8A - Diamètre de Câblage : Min. 0,2mm² (AWG24), Max. 1,5mm² (AWG16) - Borne Enfichable : Support - Nombre Maximum de Modules d'Expansion : 32 - Fonction de Diagnostic : Diagnostics de communication, diagnostics d'état de module étendus - Bus de Fond de Panier : Redondance de bus double - Installation : Rail DIN 35mm - Dimension : 119*83*80mm - Certification Produit : Certification CE Paramètres de Communication - Protocole : PROFINET IO Device - Entrée : 1440 octets - Sortie : 1440 octets - Vitesse de Transmission : 10/100 Mbit/s - RT : Support, période minimale de communication en temps réel RT est de 1ms - IRT : Non supporté - MRP : Non supporté - MRPD : Non supporté - Réglage du Nom de l'Appareil : Commutateur DIP ou configuration logicielle Paramètres Environnementaux - Température de Fonctionnement en Installation Horizontale : -35℃~60℃ - Température de Fonctionnement en Installation Verticale : -35℃~50℃ - Température de Stockage : -40℃~85℃ - Humidité Environnementale : 5%~95%HR (Sans condensation) - Altitude d'Installation : <2000m - Degré de Pollution : Ⅱ - Degré de Protection : IP20 - Propriétés Mécaniques : Conforme à IEC60068-2-6, IEC6008-2-27 - Résistance à l'Isolation : Conforme à IEC61131-2 - Performance CEM : Conforme à IEC61131-2, IEC61000-4 - ESD : Décharge par contact ±6kV, Décharge par air ±8kV, Niveau de performance A - SURGE : Mode commun ±2kV, Mode différentiel ±1kV, Niveau de performance A - EFT : ±2kV, Niveau de performance A Caractéristiques Clés / Spécifications Techniques - Prend en charge le protocole standard PROFINET IO Device - Fonction de cascade de commutateur à double port réseau - Expansion jusqu'à 32 modules IO - Données de processus d'entrée/sortie max : 1440 octets - Ne prend pas en charge MRP/IRT/MRPD - Prend en charge la communication en temps réel RT (min. 1ms) - Bus de fond de panier redondant à haute vitesse (cycle de rafraîchissement 0,6ms) - Bornes enfichables, diamètre de câblage 0,2mm²–1,5mm² - Isolation complète entre le bus interne/l'alimentation système et l'alimentation de terrain - Diagnostics de communication et de module, affichage OLED - Certifié CE, protection IP20 - Température de fonctionnement : -35℃ à 60℃ (horizontal), -35℃ à 50℃ (vertical) - Température de stockage : -40℃ à 85℃ - Humidité : 5%–95% HR (sans condensation) - Altitude d'installation : <2000m - Dimensions : 119*83*80mm
