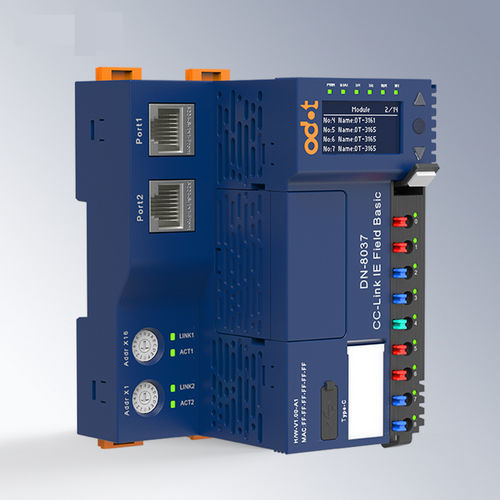

Module de communication CC-Link DN-8037

EthernetRJ452 ports

Adaptateur Réseau CC-Link IE Field Basic - Le module DN-8037 prend en charge le protocole standard CC-Link IE Field Basic et dispose d'une fonctionnalité de cascade de commutateur à double port réseau. - Prend en charge jusqu'à 32 modules IO en extension ; capacité RX/RY jusqu'à 1024 (chaque station 64 bits), capacité RWr/RWw jusqu'à 512 mots (chaque station 32 mots) ; sélection flexible des modules IO à associer à l'adaptateur. - Prend en charge la station d'équipement à distance, jusqu'à 16 stations, avec une distance de transmission allant jusqu'à 100m. - Bus de fond de panier redondant à haute vitesse ; le cycle de rafraîchissement de la charge complète est de 0,6 ms. - Installation en deux étapes pour plus de commodité ; bornes de guide de lumière à ressort disposées en quinconce ; borne enfichable pour un entretien et un remplacement faciles ; diamètre de câblage : 0,2mm² (AWG 24) ~ 1,5mm² (AWG 16). - Le bus interne, l'alimentation système et l'alimentation de terrain sont complètement isolés pour éviter que les signaux des équipements de terrain n'interfèrent avec les communications internes du module. - Prend en charge les diagnostics de communication et les fonctions de diagnostic de module étendues, avec des voyants pour l'état de fonctionnement et de communication. - L'écran OLED permet de visualiser les paramètres liés au module et d'acquérir des informations importantes sans logiciel. Paramètres Techniques Paramètre Général - Consommation de courant : 93mA@24VDC - Alimentation Système : 19,2~28,8VDC (Nominal : 24VDC) Protection anti-inversion : support - Courant d'alimentation du bus interne : Max. 2A@5VDC - Alimentation de Terrain : 19,2~28,8VDC (Nominal : 24VDC) - Courant d'alimentation de terrain : Max. DC 8A - Diamètre de câblage : Min. 0,2mm² (AWG24) Max. 1,5mm² (AWG16) - Borne enfichable : Support - Nombre maximum de modules d'extension : 32 - Fonction de diagnostic : Diagnostics de communication, diagnostics d'état de module étendus - Bus de fond de panier : Double redondance de bus - Installation : Rail DIN 35mm - Dimension : 119*83*80mm - Certification Produit : Certification CE Paramètres de Communication - Protocole : CC-Link IE Field Basic - Interface : 2*RJ45, capacités de commutation intégrées - Longueur de ligne : Maximum 100m (longueur de segment) entre 2 sites - Vitesse de transmission : 100 Mbps, full-duplex - RX/RY : Max. 1024 Bits - RWr/RWw : Max. 512 Mots - Type de station : Station d'équipement à distance - Nombre de stations logiques occupées : 1~16 - Paramètres d'alias de site : Configuration par interrupteur DIP ou logiciel - Fonction de diagnostic : Diagnostics de communication, diagnostics d'état de module étendus - Adresse IP par défaut : 192.168.3.100 Paramètres Environnementaux - Température de fonctionnement en installation horizontale : -35°C ~ 60°C - Température de fonctionnement en installation verticale : -35°C ~ 50°C - Température de stockage : -40°C ~ 85°C - Humidité de l'environnement : 5%~95%HR (Sans condensation) - Altitude d'installation : <2000m - Degré de pollution : Ⅱ - Degré de protection : IP20 - Propriétés mécaniques : Conforme à IEC60068-2-6, IEC6008-2-27 - Résistance à l'isolation : Conforme à IEC61131-2 - Performance CEM : Conforme à IEC61131-2, IEC61000-4 (ESD : Décharge par contact ±6kV, Décharge par air ±8kV, Niveau de performance A; SURGE : Mode commun ±2kV, Mode différentiel ±1kV, Niveau de performance A; EFT : ±2kV, Niveau de performance A) Caractéristiques Clés / Spécifications Techniques : - Prend en charge le protocole CC-Link IE Field Basic - Cascade de commutateur à double port réseau - Jusqu'à 32 modules IO en extension - RX/RY : jusqu'à 1024 bits ; RWr/RWw : jusqu'à 512 mots - Station d'équipement à distance : jusqu'à 16 stations, transmission 100m - Bus de fond de panier redondant à haute vitesse, cycle de rafraîchissement de 0,6 ms - Bornes enfichables, diamètre de câblage 0,2mm²–1,5mm² - Isolation complète entre le bus interne, l'alimentation système et l'alimentation de terrain - Diagnostics de communication et de module, voyants - Écran OLED pour la visualisation des paramètres - Certification CE - Température de fonctionnement : -35°C à 60°C (horizontal), -35°C à 50°C (vertical) - Degré de protection : IP20 - Installation : Rail DIN 35mm - Dimensions : 119*83*80mm
