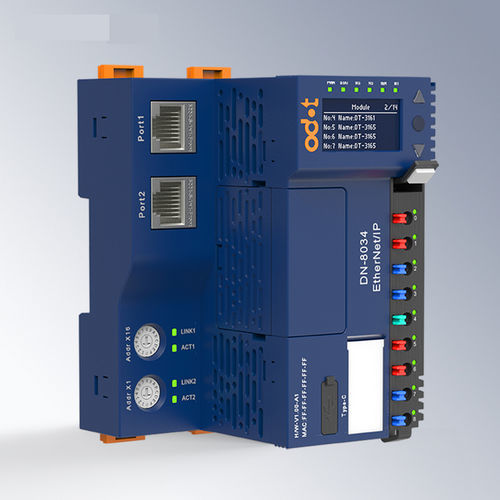

Module de communication EtherNet/IP DN-8034

RJ452 portssur rail DIN

Adaptateur Réseau EtherNet/IP Caractéristiques du Module - L'adaptateur réseau DN8034 prend en charge le protocole standard EtherNet/IP et la fonction de cascade de commutateur à double port réseau. - Le module prend en charge jusqu'à 32 modules IO en extension, avec une entrée maximale de données de processus de 1024 octets et une sortie maximale de 1024 octets, permettant une sélection flexible des modules IO à associer à l'adaptateur. - Bus de fond de panier redondant à haute vitesse, avec un cycle de rafraîchissement à pleine charge de 0,6 ms. - Installation en deux étapes pour plus de commodité, bornes de guide de lumière à ressort disposées en quinconce et bornes enfichables pour un entretien et un remplacement faciles. Diamètre de câblage : 0,2mm² (AWG 24) ~ 1,5mm² (AWG 16). - Le bus interne et l'alimentation du système sont complètement isolés de l'alimentation de terrain, empêchant les signaux des équipements de terrain d'interférer avec les communications internes du module. - Prend en charge les diagnostics de communication, la fonction de diagnostic de l'état du module étendu, avec des voyants pour l'état de fonctionnement et l'état de communication. - L'écran OLED permet de visualiser les paramètres liés au module et d'acquérir des informations importantes sans logiciel. Paramètres Techniques Paramètre Général - Consommation de Courant : 104mA@24VDC - Alimentation Système : 19,2~28,8VDC (Nominal : 24VDC) Protection anti-inversion : support - Courant d'Alimentation du Bus Interne : Max. 2A@5VDC - Alimentation de Terrain : 19,2~28,8VDC (Nominal : 24VDC) - Courant d'Alimentation de Terrain : Max. DC 8A - Diamètre de Câblage : Min. 0,2mm² (AWG24), Max. 1,5mm² (AWG16) - Borne Enfichable : Support - Nombre Maximum de Modules d'Extension : 32 - Fonction de Diagnostic : Diagnostics de communication, diagnostics de l'état du module étendu - Bus de Fond de Panier : Double redondance de bus - Installation : Rail DIN 35mm - Dimension : 119*83*80mm - Certification Produit : Certification CE Paramètres de Communication - Protocole : Esclave EtherNet/IP - Interface : 2*RJ45, capacités de commutation intégrées - Longueur de Ligne : Maximum 100m (longueur de segment) entre 2 sites - Vitesse de Transmission : 10/100 Mbps, full-duplex - Nombre Maximum d'Octets d'Entrée/Sortie : Entrée : 1024 Octets, Sortie : 1024 Octets - Réglage de l'Adresse IP : Commutateur rotatif ou logiciel IO Config - Adresse IP par Défaut : 192.168.1.200 Paramètres Environnementaux - Température de Fonctionnement en Installation Horizontale : -35℃~60℃ - Température de Fonctionnement en Installation Verticale : -35℃~50℃ - Température de Stockage : -40℃~85℃ - Humidité Environnementale : 5%~95%HR (Sans condensation) - Altitude d'Installation : <2000m - Degré de Pollution : Ⅱ - Degré de Protection : IP20 - Propriétés Mécaniques : Conforme à IEC60068-2-6, IEC6008-2-27 - Résistance à l'Isolation : Conforme à IEC61131-2 - Performance EMC : Conforme à IEC61131-2, IEC61000-4 (ESD : Décharge par contact ±6kV, Décharge par air ±8kV, Niveau de performance A; SURGE : Mode commun ±2kV, Mode différentiel ±1kV, Niveau de performance A; EFT : ±2kV, Niveau de performance A) Spécifications Clés - Prend en charge jusqu'à 32 modules IO en extension - Données de processus d'entrée/sortie max : 1024 octets chacune - Bus de fond de panier redondant à haute vitesse (cycle de rafraîchissement de 0,6 ms) - Ports RJ45 doubles avec commutateur intégré - Montage sur rail DIN (35mm) - Température de fonctionnement : -35℃ à 60℃ (horizontal), -35℃ à 50℃ (vertical) - Certifié CE, protection IP20
